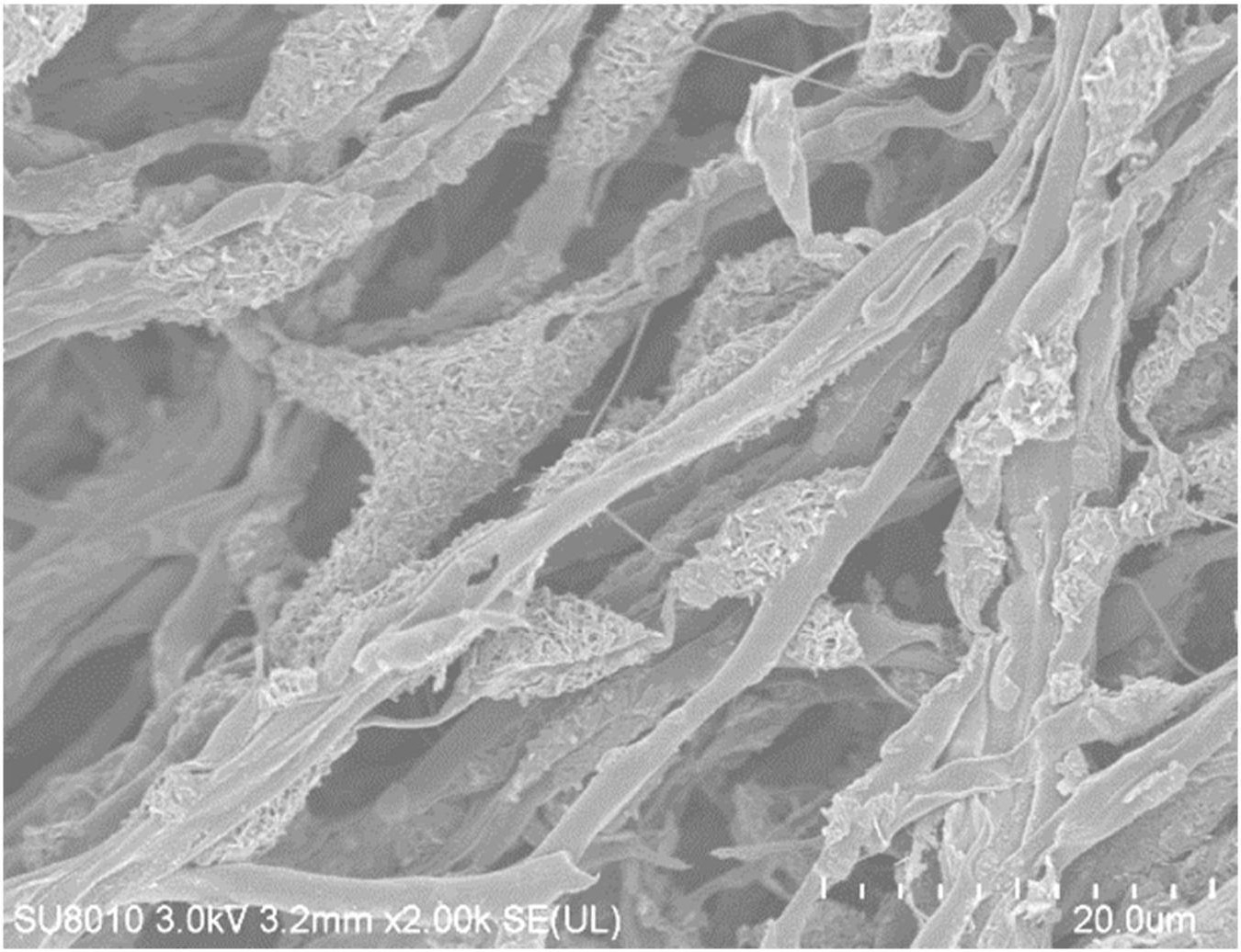

1.一种自支撑、高负载磷酸钒锂正极材料，其特征在于：所述自支撑、高负载磷酸钒锂正极材料是由磷酸钒锂/碳复合纤维作为支撑体，填充物磷酸钒锂颗粒镶嵌在支撑体网络内形成的一种厚膜材料；这种厚膜材料自成一体，不需要集流体和粘结剂，膜厚度在100微米～600微米之间，碳含量为3～12％。

2.如权利要求1所述的一种自支撑、高负载磷酸钒锂正极材料，其特征在于：所述的填充物磷酸钒锂与支撑体网络中磷酸钒锂的摩尔比为3～5：1。

3.如权利要求1所述的一种自支撑、高负载磷酸钒锂正极材料的制备方法，包括纺丝和烧结的步骤，其特征在于，所述纺丝的步骤是通过两种磷酸钒锂前驱体溶胶交叉混纺实现的，所述的形成网络支撑体的磷酸钒锂前驱体溶胶中采用大分子量聚丙烯腈，而在形成网络填充物的磷酸钒锂溶胶纺丝液中采用小分子聚乙烯醇、聚乙烯吡咯烷酮中的一种；先纺支撑体溶胶，再纺相同体积的填充物溶胶，以此类推，间隔10～30分钟。

4.如权利要求3所述的一种自支撑、高负载磷酸钒锂正极材料的制备方法，其特征在于，所述的聚丙烯腈分子量为80000～150000，聚乙烯醇、聚乙烯吡咯烷酮分子量为2000～

20000。

5.如权利要求3所述的一种自支撑、高负载磷酸钒锂正极材料的制备方法，其特征在于，所述烧结的步骤是纺丝结束后直接采用石墨板、陶瓷板、不锈钢板平面固定，在750～

850℃氮气气氛下烧结10～30小时。
