专利号: 2016108507812
申请人: 熊生银
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

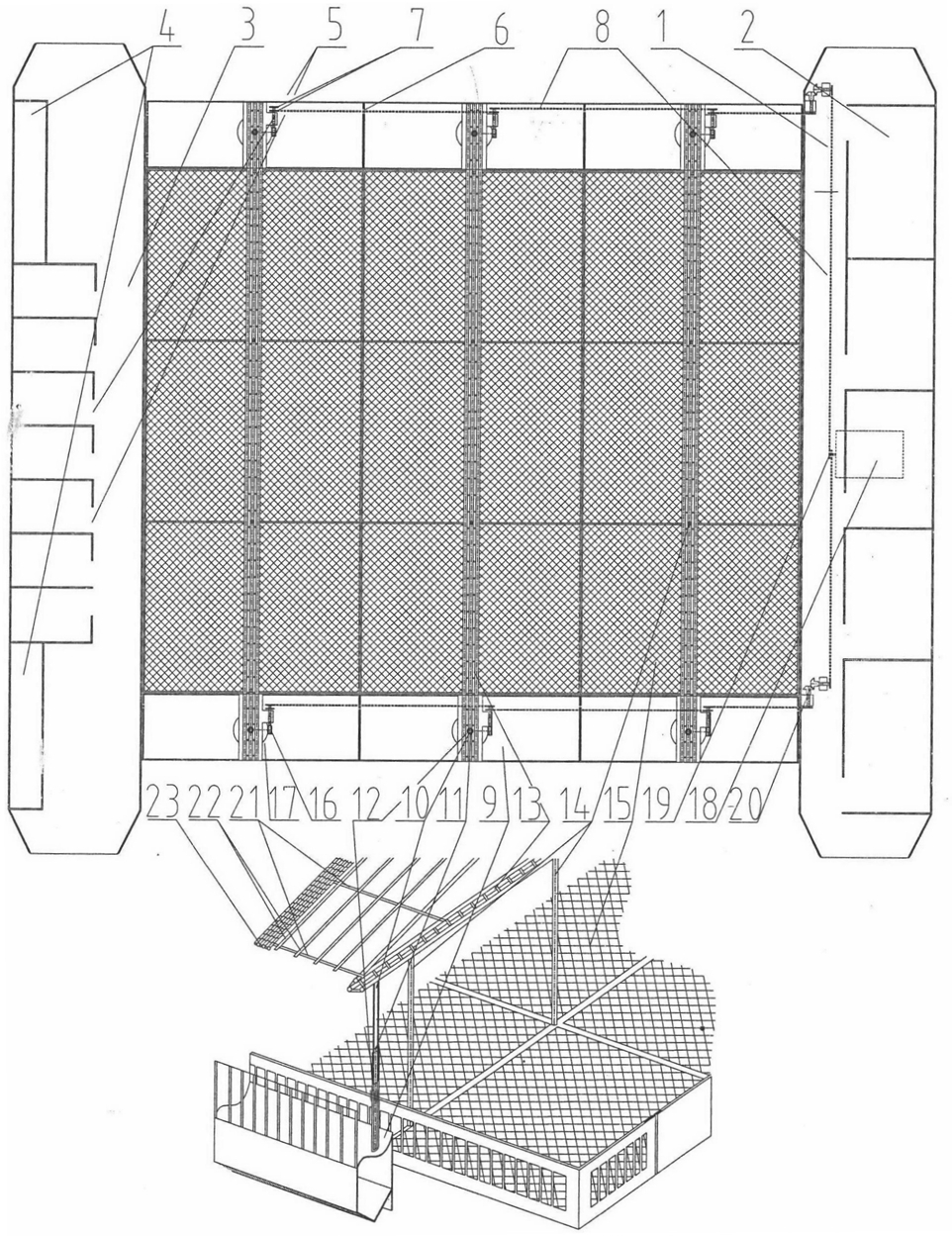

1.水深可调的游泳池,其特征在于:一艘操作船(1)和一艘泳客接待船(3),两船大小相等、设备齐全,是可分开航行的;操作船(1)上有多间操作人员工作、休息室(2),泳客接待船(3)上有泳客衣服承放箱(4)多个、泳客更衣间(5)多间,有照明设备、热水可以洗澡、饮用水等;两艘大船的中间有多组支撑船(9),用较大的多颗螺钉加上防水垫、螺母拧紧把所有船连为一体就组成了水深可调的游泳池;支撑船(9)没有头尾,就像火车车箱的1节,一组是两艘,共同抬着一根像塔吊梁一样的主力梁(13),不同的是塔吊梁半头悬着,而且转动,这个主力梁(13)上面有屋架支撑着,下边还设有一道支撑,只是集体上下,不单独转动;主力梁(13)中间有4根提底柱(14)提着泳池底(15)的支架、两边的拦杆和泳池底(15)的钢丝网;靠近大船的两组支撑船(9)大船这方有拦杆(其他组没有),并有可开的门便于人上下;浅水时将门放平于泳池底(15)的钢丝网上作为人进出的门;深水时将门关紧别牢和大船多出铁片、泳池底(15)的拦杆共同组成四周的防护设施,要另设进出泳池门梯固定在泳客接待船(3)上;支撑船(9)中间设有连结船的支撑柱(11),连结船的支撑柱(11)船甲板面上的半节是丝牙柱,船甲板下面是一个大支撑体:一个不规则的、倒着的“日”字形支撑体固定在支撑船(9)的中间,把所支撑的重量平均分给整个支撑船(9),上下有纵向承重轴承各一个,支撑柱(11)从上到下穿入上承重轴承、穿过并固定蜗轮(17)后,再穿过下一个承重轴承固定;前侧一块支撑体上设有两个横向的轴承,轴承内穿有一轴:一头设有高转速双链轮(7),一头固有蜗杆(16);蜗杆(16)带动蜗轮(17),蜗轮(17)固定在连结船的支撑柱(11)上,在船舱的支撑体内,船面上的丝牙柱与连结梁的支撑柱(10)螺母柱吻合,因连结梁的支撑柱(10)螺母不能转动,丝牙柱转动,螺丝的扭入扭出就行成了连结船的支撑柱(11)和连结梁的支撑柱(10)伸长与缩短;打开动力机(18),动力通过高转速双链轮(7)、链条(8)带动各组支撑船(9)上的蜗轮(17)、蜗杆(16)、连结船的支撑柱(11)和连结梁的支撑柱(10),正转整根支撑柱伸长,反转缩短,带着所有的主力梁(13)、提底柱(14)、两边拦杆和泳池底(15)同步的升降,水深可调就这样完成。

2.根据权利要求1所述的水深可调的游泳池,其特征在于:操作船(1)底舱的中间设有双向的动力机(18),电机或者经过机械转换能双向转动的机器,带动动力机双链轮(19),经链条(8)带动转向伞轮(20)转向,带动第二链条(8)再经船与船之间留下的链条通道(6)带动高转速双链轮(7),把力传给蜗杆(16)的同时带动第三链条又通过船与船之间留下的链条通道(6)把力传给了下一艘支撑船(9)……所有这些转动设施都在各船的底舱的中,船面除了各种用途的屋子以外,四周都是人能走的通道;蜗杆(16)以500比1的速度带动蜗轮(17),把速度变慢扭力变大后才带动连结梁的支撑柱(10)、主力梁(13)及主力梁(13)所管辖的设施一起上下;支撑柱(11)丝牙柱有油污,所以设有连结船的支撑柱外壳(12);支撑船(9)中间就一根连结船的支撑柱(11)和传动的设施,其他什么也没有;两艘支撑船(9)的排水量约30立方米,共同抬着主力梁(13)、提底柱(14)、两边拦杆和泳池底(15)的钢丝网及房顶的一部份,力量是足够的;泳池底(15)的下面要设提底梁和提底柱(14)连结,以确保泳池底(15)支撑够力度、钢丝网在泳池底(15)支撑上固定够力度。

3.根据权利要求1所述的水深可调的游泳池,其特征在于:游泳池虽然建在水中,但不能露天;主力梁(13)的上面有立柱,有轻型的屋顶领梁(21)、轻型的屋顶槅子(22)、并盖有塑胶琉璃瓦(23);所有船底、船帮这些要吃水的都用较厚的钢板做,船底做成不倒翁形(24);船吃水应在1.5米左右,水平线(25)以上还得有0.5-0.6米,以确保很多人在水深可调的游泳池这条“船”上的安全;水面的全部设施用轻型材料,减少这条“船”水面上的重量,以免上重下轻;像提底柱(14)、两边拦杆和泳池底(15)的支撑都用够力度的不锈钢距型管做,以减轻自重并增加浮力。

4.根据权利要求1所述的水深可调的游泳池,其特征在于:两条大船是肯定的,中间的支撑船(9)是多少组都可以的,支撑船(9)长5米,宽的里头是4根提底柱(14),把泳池底(15)分为3格:小格可安装两三组支撑船(9)适合鱼塘、小河等地方;大格的安装多组支撑船(9)就适合江河、湖泊、海洋等地方;池内加上分格装置还可以用于训练或比赛;两条大船同时协条配合开动,整个水深可调的游泳池“船”可以慢慢移动;不管移动到什么地方,就算是大海里,只要每条船都抛锚定位,游泳池的水深都可调到40公分,以适应幼儿园的孩子安全游泳;游泳池的水深还可调到220公分,以适应较高个子游泳、潜泳等;冬季没有人游泳了,就把泳池底(15)调出水面,铺上木板改为火锅、棋牌或茶饮等用途,两边支撑船(9)拦杆外面就是河水,垂钓爱好者还可以在“船”上钓鱼;怕冷还可以在支撑船(9)靠边的这排提底柱(14)上挂上挡风物体,里头火锅、棋牌或茶饮等,外边的通道留给垂钓爱好者。

5.根据权利要求1所述的水深可调的游泳池,其特征在于:如要满足大人带着小孩学习游泳就须在中间的某一格或几格再加一层内底,四周设内拦杆,固定在提底柱(14)上,就是池内的小泳池;大泳池水的深度以适合大人、小泳池的水深度适合小孩为准,大人站在大泳池底靠近小泳池并手把小泳池刚好出水的拦杆就可以抚助小孩学习游泳;让全民增强体质的同时发现和培养更多的游泳人材才是本发明的真正目的。
