专利号: 2016108517104
申请人: 安徽师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

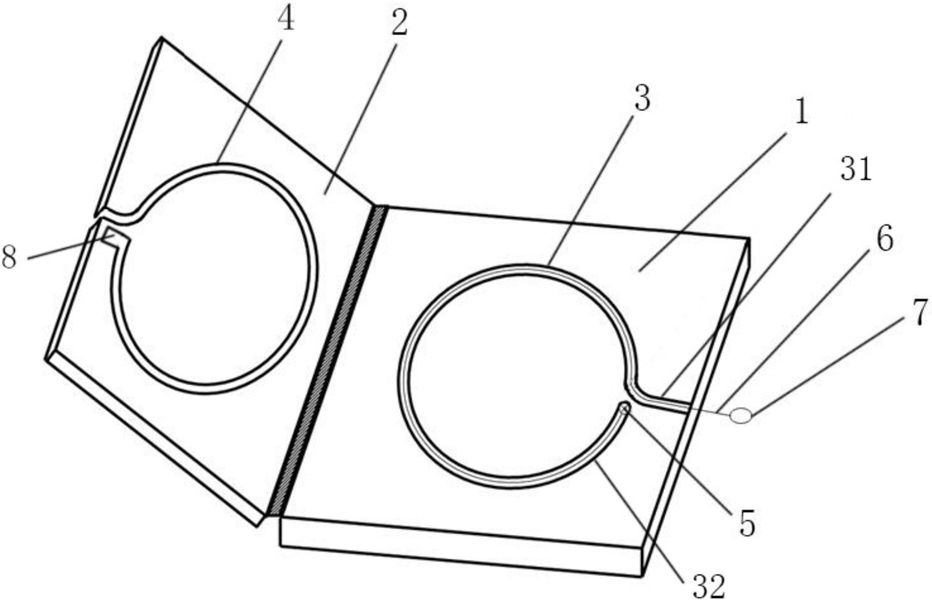

1.一种砂纸剪裁器,其特征在于,所述砂纸剪裁器包括底座(1)、盖板(2)、固定柱(5)和剪裁绳(6),所述盖板(2)的一边铰接于所述底座(1)的铰接边;所述底座(1)的上表面设置有窄凹槽(3);

所述窄凹槽(3)包括牵引段(31)和裁切段(32),所述裁切段(32)形成一个类将裁切图形,所述牵引段(31)的第一端与所述裁切段(32)的第一端相连通,所述牵引段(31)的第二端延伸至所述底座(1)中除铰接边之外的任一侧边,所述裁切段(32)的第二端与所述裁切段(32)的第一端相间隔设置;

所述固定柱(5)的一端固定于所述裁切段(32)的第二端中,所述裁剪绳(6)的一端连接于所述固定柱(5)上,另一端为自由端;

所述盖板(2)上设置有与所述窄凹槽(3)相对称的缕空的空隙(4)。

2.根据权利要求1所述的砂纸剪裁器,其特征在于,所述裁切段(32)设置为未封闭的类圆形。

3.根据权利要求1所述的砂纸剪裁器,其特征在于,所述砂纸剪裁器还包括拉环(7),所述拉环(7)连接于所述裁剪绳(6)的自由端。

4.根据权利要求2或3所述的砂纸剪裁器,其特征在于,在所述空隙(4)上与所述裁切段(32)的第二端相对称的位置连通有取环槽(8)。

5.根据权利要求3所述的砂纸剪裁器,其特征在于,所述窄凹槽(3)的深度大于所述裁剪绳(6)的直径。

6.根据权利要求4所述的砂纸剪裁器,其特征在于,所述裁切段(32)的第二端与所述裁切段(32)的第一端的距离为0.5-2cm。

7.根据权利要求4所述的砂纸剪裁器,其特征在于,所述取环槽(8)的长度大于所述拉环(7)的直径,所述取环槽(8)的宽度大于所述空隙(4)的宽度。

8.根据权利要求5所述的砂纸剪裁器,其特征在于,所述裁剪绳(6)为钢丝绳。

9.根据权利要求1所述的砂纸剪裁器,其特征在于,所述固定柱(5)的长度小于所述窄凹槽(3)的深度。
