专利号: 2016108585582
申请人: 浙江师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

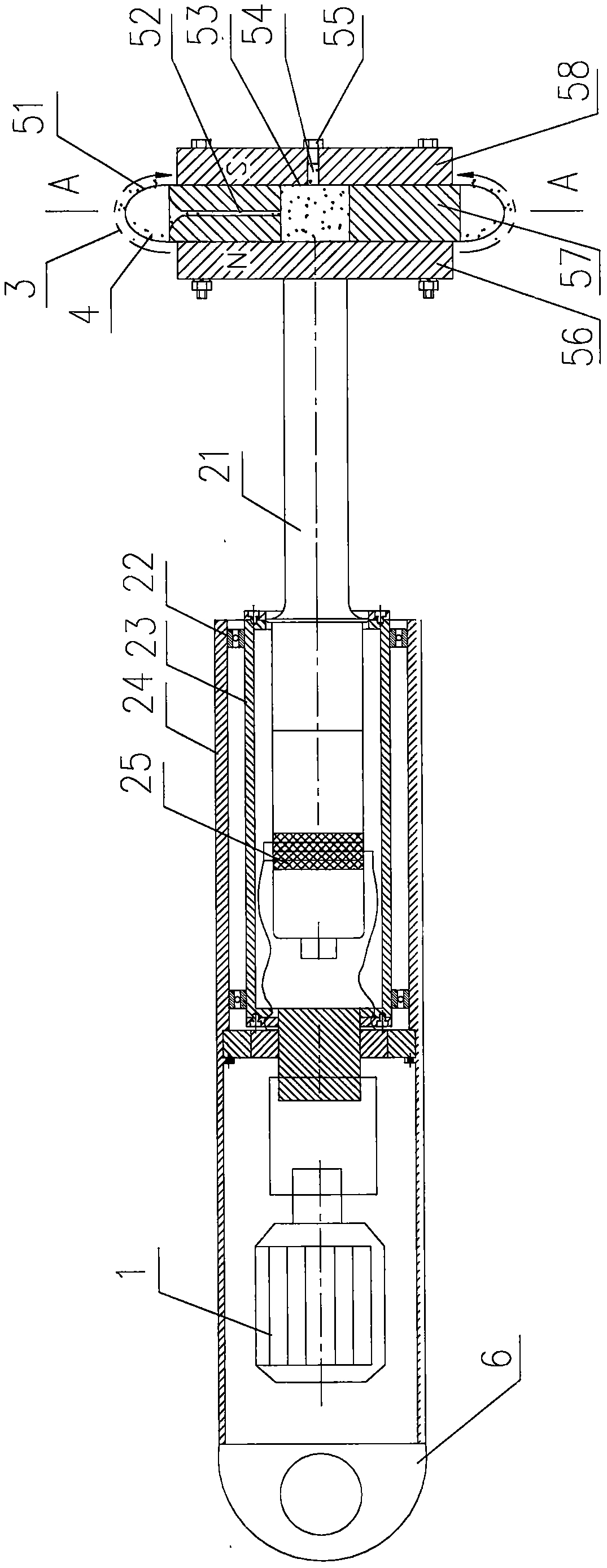

1.手持式磁流变刷抛光机,其特征在于:包括驱动组件和磁流变刷装置;

所述驱动组件包括外壳(24)、电机(1)、旋转超声系统和变幅杆(21),电机(1)固定在外壳(24)内部的后部,旋转超声系统固定在外壳(24)内的前部,旋转超声系统与外壳(24)转动连接,变幅杆(21)一端与旋转超声系统连接;

所述磁流变刷装置包括第一永磁铁(56)、第二永磁铁(58)、隔磁板(57)和刷丝(51),所述隔磁板(57)固定在第一永磁铁(56)和第二永磁铁(58)之间,隔磁板(57)的中心有存储腔(53),隔磁板(57)上设有至少两条使存储腔(53)与外界相通的导流孔(52),所述导流孔(52)沿垂直于变幅杆(21)的轴线设置,第一永磁铁(56)或第二永磁铁(58)与变幅杆(21)的另一端固定连接,所述刷丝(51)设置在隔磁板(57)外圆周上。

2.如权利要求1所述的手持式磁流变刷抛光机,其特征在于:所述刷丝(51)成半弧形,刷丝(51)的一端位于第一永磁铁(56)与隔磁板(57)之间,刷丝(51)的另一端位于隔磁板(57)与第二永磁铁(58)之间。

3.如权利要求1所述的手持式磁流变刷抛光机,其特征在于:第二永磁铁(58)或第一永磁铁(56)上开有与存储腔(53)相通的注液孔(54),第二永磁铁(58)或第一永磁铁(56)上还设有将注液孔(54)封堵的堵冒(55)。

4.如权利要求1所述的手持式磁流变刷抛光机,其特征在于:旋转超声系统包括内壳(23)和换能器(25),所述换能器(25)设置在内壳(23)内,内壳(23)与外壳(24)之间设有滚动轴承(22)。

5.如权利要求1所述的手持式磁流变刷抛光机,其特征在于:所述外壳(24)的尾部设有把手(6)。
