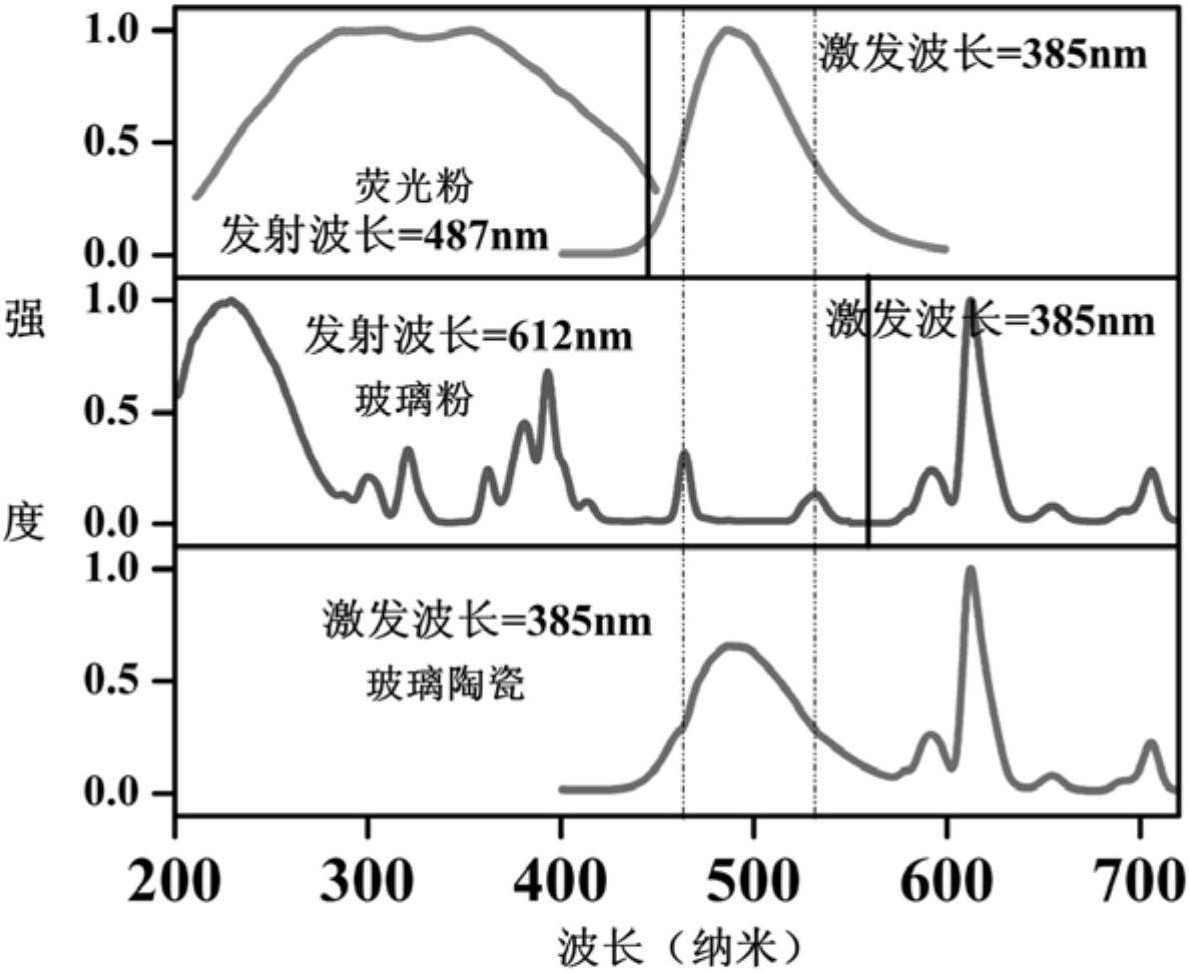

1.一种发光玻璃陶瓷，其特征在于由质量比为100:0～99.1:0.9的硅酸盐红色发光玻璃粉和天青蓝色荧光粉Sr4Al14O25:Eu2+构成。

2.根据权利要求1所述的发光玻璃陶瓷，其特征在于：所述的硅酸盐红色发光玻璃粉由以下摩尔分数的组分组成：

3.一种根据权利要求1或2所述的发光玻璃陶瓷的制备方法，其特征在于包括以下步骤：(1)将SiO2、Na2CO3、Al2O3、CaO和Eu2O3混合均匀，然后置于高温箱式电阻炉中，升温反应，待反应完成后随炉冷却至室温后，将反应产物研磨即得到硅酸盐红色发光玻璃粉；

(2将步骤(1)中得到的硅酸盐红色发光玻璃粉和Sr4Al14O25:Eu2+荧光粉混合均匀，然后将其压片并置于高温箱式电阻炉中，升温反应，反应结束后随炉冷却至室温，经过打磨、抛光后得到发光玻璃陶瓷。

4.根据权利要求3所述的发光玻璃陶瓷的制备方法，其特征在于：步骤(1)中所述的升温反应是指以5～10℃/min升温至1300～1500℃，然后保温反应3～6h；

步骤(2)中所述的升温反应是指以5～10℃/min升温至650～700℃，保温反应0.5～1h；

步骤(2)中所述的压片是指在20～40MPa压力下压制成片。

5.根据权利要求3所述的发光玻璃陶瓷的制备方法，其特征在于：步骤(1)中所述的升温反应是指以5℃/min升温至1300℃，然后保温反应3h；

步骤(2)中所述的升温反应是指以5℃/min升温至680℃，保温反应0.5h；

步骤(2)中所述的压片是指在20MPa压力下压制成片。

6.根据权利要求3所述的发光玻璃陶瓷的制备方法，其特征在于：步骤(1)中所使用的SiO2、Na2CO3、Al2O3、CaO和Eu2O3的摩尔比为(50～60):(20～30):9:

6:5；

步骤(2)中所使用的硅酸盐红色发光玻璃粉和Sr4Al14O25:Eu2+荧光粉的质量比为100:0～99.1:0.9。

7.根据权利要求1或2所述的发光玻璃陶瓷在制备LED照明器件中的应用，具体包括以下步骤：在385nm紫外发光芯片上直接覆盖权利要求1或2所述的发光玻璃陶瓷，使用耐高温封装胶于周边进行固定后即得到LED照明器件。
