专利号: 2016108644491
申请人: 嘉兴晟源工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

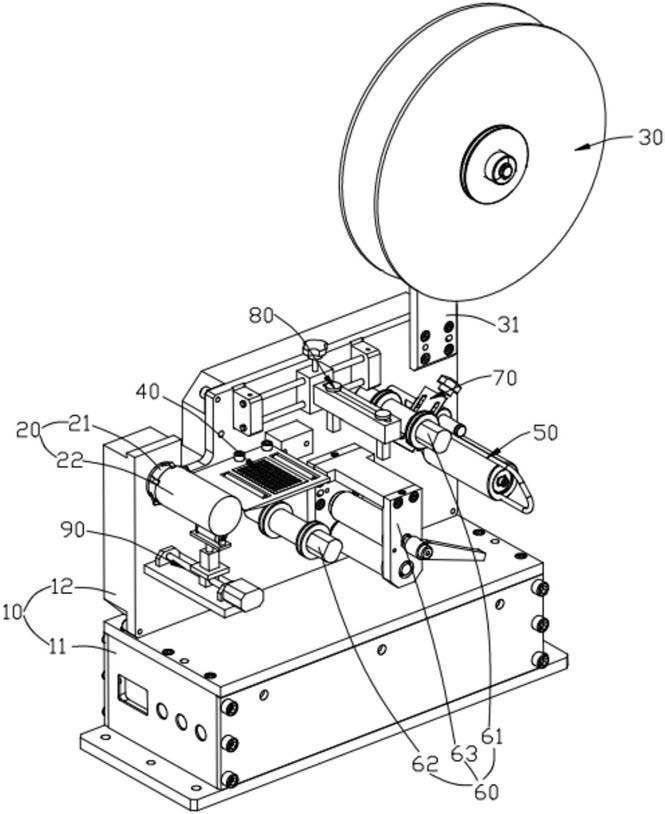

1.一种具有抚标结构的药瓶贴标机,其特征在于,包括:

机柜(10),其包括一基台(11)和一竖直安装在所述基台(11)顶端面上的安装面板(12);

上料单元(20),其安装在所述安装面板(12)上,所述上料单元(20)包括一用于抓取药瓶(22)的气爪(21)和一驱动所述气爪(21)旋转的第一驱动装置;

标签盘(30),其安装在所述安装面板(12)上,所述标签盘(30)设置为用于存放标签带的转盘结构,所述标签带包括底纸和粘附在所述底纸上的若干标签;

贴标单元(40),其安装在所述安装面板(12)上,并位于所述上料单元(20)和所述标签盘(30)之间,所述贴标单元(40)设置为用于将标签带上的标签贴附在所述药瓶(22)外圆柱面上的机构;

回收单元(50),其安装在所述安装面板(12)上,并位于所述贴标单元(40)的下方,所述回收单元(50)设置为用于回收底纸的单元;

牵引单元(60),其设置为辅助所述标签带运动的单元,所述牵引单元包括一用于将标签带牵引至所述贴标单元(40)的第一牵引模块(61)和一用于将底纸牵引至所述回收单元(50)的第二牵引模块(62);

监控单元(70),其设置在所述第一牵引模块(61)的一侧,所述监控单元(70)设置为用于监测途径所述第一牵引模块(61)的标签的单元;以及抚标单元(90),其设置在所述上料单元(20)的正下方,所述抚标单元(90)设置为用于防止贴附至所述药瓶(22)上的标签翘起的单元;

其中,所述抚标单元(90)包括固定设置在所述安装面板(12)上且位于所述上料单元(20)正下方的固定板(91)、安装在所述固定板(91)上的丝杠(92)、螺接在所述丝杠(92)上的滑块(93)、安装在所述固定板(91)上用于驱动所述丝杠(92)的电机(94)、与所述滑块(93)固连的第一载台(95)、固定设置在所述第一载台(95)上的气缸(96)、固定设置在所述气缸(96)的活塞杆上的第二载台(97)、转动设置在所述第二载台(97)上的抚标辊(98),所述抚标辊(98)在所述气缸(96)的驱动下做上、下方向的直线往复运动,在贴标过程中所述抚标辊(98)的外圆柱面与所述药瓶(22)的外圆柱面相抵靠;

所述监控单元(70)包括一固定设置在所述安装面板(12)上的柱体(71)、套设在所述柱体(71)上的一第二套座(72)、一螺接在所述第二套座(72)上用于调节所述第二套座(72)与所述柱体(71)之间松紧度的第二调节件(73)、一固定设置在所述第二套座(72)上的承载板(74)、一安装在所述承载板(74)上且朝向所述第一牵引模块(61)的相机(75),其中,所述第二套座(72)上成型有一与所述第二调节件(73)相配合的第二螺纹孔。

2.根据权利要求1所述的具有抚标结构的药瓶贴标机,其特征在于:所述标签盘(30)通过立柱(31)安装在所述安装面板(12)的上部。

3.根据权利要求1所述的具有抚标结构的药瓶贴标机,其特征在于:所述贴标单元(40)包括一安装在所述安装面板(12)上的连接座(41)和一安装在所述连接座(41)上的导向板(42),其中,所述导向板(42)上成型有一凹槽(43),所述凹槽(43)内安装有电热管(44),所述凹槽(43)的开口端安装有一用于避免标签带与所述电热管(44)直接接触的镂空金属板(45),所述镂空金属板(45)的顶端面与所述导向板(42)的顶端面齐平。

4.根据权利要求3所述的具有抚标结构的药瓶贴标机,其特征在于:所述导向板(42)上还设置有一对导辊单元,所述导辊单元对称设置在所述凹槽(43)的两侧;所述导辊单元包括一通槽(46)和转动设置在所述通槽(46)内的导辊(47),所述导辊(47)的顶部高于所述导向板(42)的顶端面,且所述导辊(47)的轴线垂直于标签带的运动方向。

5.根据权利要求1所述的具有抚标结构的药瓶贴标机,其特征在于:所述第一牵引模块(61)包括一第一牵引辊以及套设在所述第一牵引辊上的一对第一限位块,其中,所述第一限位块之间存在一间距。

6.根据权利要求1所述的具有抚标结构的药瓶贴标机,其特征在于:所述第二牵引模块(62)包括一第二牵引辊以及套设在所述第二牵引辊上的一对第二限位块,其中,所述第二限位块之间存在一间距。

7.根据权利要求1所述的具有抚标结构的药瓶贴标机,其特征在于:所述牵引单元(60)还包括一压辊模块(63),所述压辊模块(63)位于所述第二牵引模块(62)与所述回收单元(50)之间。

8.根据权利要求1所述的具有抚标结构的药瓶贴标机,其特征在于:所述贴标单元(40)与所述第一牵引模块(61)之间还设置有一限位单元(80),所述限位单元(80)包括固定设置在所述安装面板(12)上的一对固定座(81)、设置在所述固定座(81)上的导杆(82)、套设在所述导杆(82)上的一第一套座(83)、螺接在所述第一套座(83)上用于调节所述第一套座(83)与所述导杆(82)之间松紧度的第一调节件(84)、固定设置在所述第一套座(83)上的支撑块(85)以及通过调节螺栓(87)设置在所述支撑块(85)上的一对挡块(86),其中,所述第一套座(83)上成型有一与所述第一调节件(84)相配合的第一螺纹孔。
