专利号: 201610864523X
申请人: 台州市奥拉克医疗美容整形门诊部有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

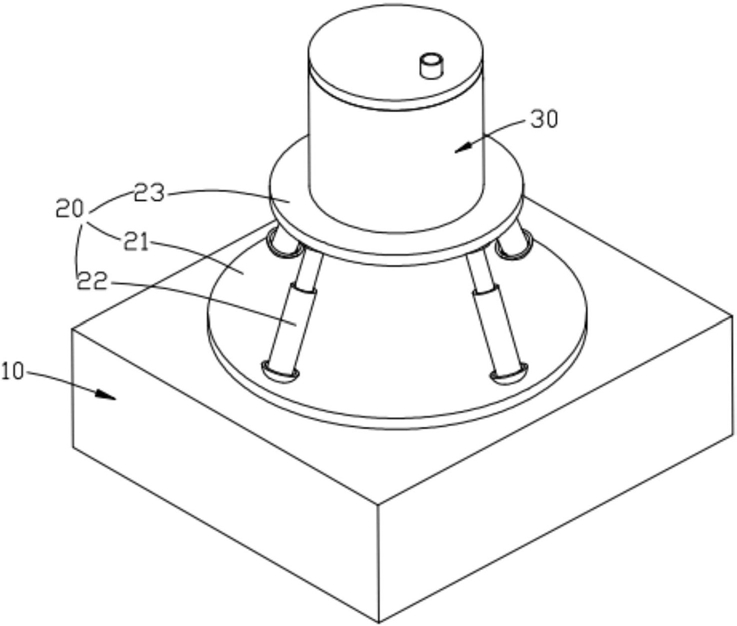

1.一种医用搅拌器,其特征在于,包括:

基座(10),其内置有一第一驱动单元;

工作台(20),其通过所述第一驱动单元旋转地设置在所述基座(10)上;

搅拌桶(30),其固定设置在所述工作台(20)上;

第一搅拌单元(40),其安装在所述搅拌桶(30)内,所述第一搅拌单元(40)设置为用于提供第一搅拌路径的单元;

第二搅拌单元(50),其安装在所述搅拌桶(30)内,所述第二搅拌单元(50)设置为用于提供第二搅拌路径的单元;以及第二驱动单元(60),其安装在所述工作台(20)上,所述第二驱动单元(60)设置为用于驱动所述第一搅拌单元(40)和所述第二搅拌单元(50)运动的单元;

其中,所述工作台(20)包括一与所述第一驱动单元连接的底板(21)、一设置在所述底板(21)正上方的顶板(23)、位于所述底板(21)和所述顶板(23)之间用于支撑所述顶板(23)的气缸(22);所述搅拌桶(30)包括一桶体(31)和一桶盖(32),所述桶体(31)具有一容置腔,所述容置腔内设置有一沿所述桶体(31)的轴向延伸的柱体(311),所述桶盖(32)上成型有一供药粉进入的入口(321);所述第二驱动单元(60)包括一安装在所述顶板(23)底端面上的第二电机(61)、一与所述第二电机(61)的输出轴连接的第二转轴(62),所述第二转轴(62)贯穿所述顶板(23)和所述柱体(311),所述第一搅拌单元(40)和所述第二搅拌单元(50)分别与所述第二转轴(62)连接。

2.根据权利要求1所述的医用搅拌器,其特征在于:所述底板(21)与所述顶板(23)之间至少设置有三个所述气缸(22),所述气缸(22)之间等间隔分布,其中,所述气缸(22)的缸体通过第一球铰与所述底板(21)铰接,所述气缸(22)的活塞杆通过第二球铰与所述顶板(23)铰接。

3.根据权利要求1所述的医用搅拌器,其特征在于:所述第一搅拌单元(40)包括一安装在所述第二转轴(62)上、并随所述第二转轴(62)的旋转而转动的转盘(41)和一固定设置在所述转盘(41)上的第一搅拌杆(42),其中,所述第一搅拌杆(42)垂直设置在所述转盘(41)的底端面上,所述转盘(41)位于所述柱体(311)的上方。

4.根据权利要求3所述的医用搅拌器,其特征在于:所述第二搅拌单元(50)包括一对固定设置在所述桶体(31)的容置腔内的基杆(51)、滑动设置在所述基杆(51)上的活动杆(52)、套设在所述活动杆(52)上的滑块(53)、固定设置在所述第二转轴(62)顶端面上的安装座(55)、连接所述安装座(55)和所述滑块(53)的连杆(54)、套设在所述连杆(54)上的弹簧(56)以及固定设置在所述连杆(54)上的第二搅拌杆(57),其中,所述连杆(54)包括一连杆杆身(541)、一固定设置在所述连杆杆身(541)一端的铰接座(542),所述铰接座(542)铰接在所述滑块(53)的底端面上,所述连杆杆身(541)插设在所述安装座(55)上,所述安装座(55)上成型有供所述连杆(54)穿设的通孔,所述第二搅拌杆(57)固定设置在所述铰接座(542)上,所述弹簧(56)的一端卡设在所述铰接座(542)上、另一端卡设在所述安装座(55)上,所述安装座(55)位于所述转盘(41)的正上方。

5.根据权利要求4所述的医用搅拌器,其特征在于:所述活动杆(52)的两端分别成型有一转接套(521),所述活动杆(52)通过所述转接套(521)设置在所述基杆(51)上。

6.根据权利要求4所述的医用搅拌器,其特征在于:所述基杆(51)之间平行设置。

7.根据权利要求1所述的医用搅拌器,其特征在于:所述桶体(31)的顶端面上成型有环形凹槽(312),所述桶盖(32)的底端面上成型有与所述凹槽(312)相配合的凸部(322)。

8.根据权利要求1所述的医用搅拌器,其特征在于:所述桶体(31)的外侧壁上安装有锁座,所述桶盖(32)的外侧壁上安装有与所述锁座相扣合的锁舌。
