1.精密调节机构，其特征在于：包括镜框、镜片、调节块本体、底板、至少一个调节螺钉、至少一个螺钉顶柱、至少一个螺钉套筒；

所述调节块本体具体固定镜片、镜框的功能，同时也具有调节镜片偏摆、俯仰、转动角度的功能；

所述调节块本体居中位置设有通向两端面的中空孔；

所述调节块本体具有固定片、第一调节片和第二调节片；

所述第二调节片与固定片之间，由两条位于第二调节片与固定片居中位置的第二条形连接筋来联接；

所述第二条形连接筋被通向两端面的中空孔分隔成两段；

所述第二条形连接筋分隔第二调节片、固定片内侧壁，形成左边豁口和右边豁口；

所述左边豁口和右边豁口与第二条形连接筋所形成的沟底，为圆弧形状；

所述第二调节片与第一调节片之间，由两条位于第二调节片与第一调节片居中位置的第一条形连接筋来联接；

所述第一条形连接筋被通向两端面的中空孔分隔成两段；

所述第一条形连接筋分隔第二调节片、第一调节片内侧壁，形成上边豁口和下边豁口；

所述上边豁口和下边豁口与第一条形连接筋所形成的沟底，为圆弧形状；

所述第一条形连接筋与第二条形连接筋，空间投影角度为交错设置，角度范围为30度-

150度。

2.如权利要求1所述的精密调节机构，其特征在于：所述第一调节片正面平面居中位置，设有凸出正面平面的圆环体形状、中间设有中空孔的镜片安装座；

所述镜片安装座外圆表面设有螺纹，其螺纹与镜框内表面螺纹相匹配；

所述镜框为圆环体形状，一端为开放式通孔，另一端设有圆环形镜片挡片；镜框内圆表面侧壁设有与镜片安装座外圆表面匹配的螺纹，镜框外圆表面为非光滑表面，设有直纹、滚花或粗糙处理的表面；

所述圆环形镜片挡片中间设有开放式通孔，其开放式通孔内径小于镜片外径尺寸。

3.如权利要求1所述的精密调节机构，其特征在于：所述调节块本体底部平面设有至少一个带有内螺纹的固定安装孔，用于连接底板，其固定安装孔与底板安装孔孔径相对应；

所述调节块本体背面设有至少一个通孔和至少一个螺纹孔。

4.如权利要求1所述的精密调节机构，其特征在于：所述调节螺钉，用于调节第一调节片、第二调节片角度的偏摆、俯仰、转动，从而调节镜片的偏摆、俯仰、转动；

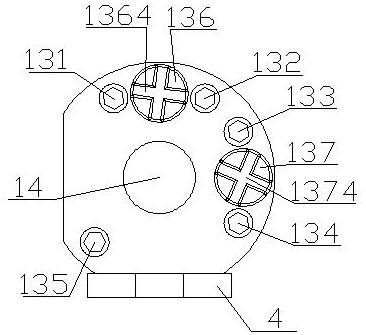

所述调节螺钉分为第一调节片第一螺钉、第一调节片第二螺钉、第一调节片第三螺钉、第一调节片第四螺钉、第一调节片第五螺钉，和第二调节片第一螺钉、第二调节片第二螺钉；

所述第一调节片设有第一调节片第一螺纹孔、第一调节片第二螺纹孔、第一调节片第三螺纹孔、第一调节片第四螺纹孔、第一调节片第五螺纹孔，第一调节片第一螺钉、第一调节片第二螺钉、第一调节片第三螺钉、第一调节片第四螺钉、第一调节片第五螺钉，分别穿过固定片与第二调节片的通孔，与第一调节片第一螺纹孔、第一调节片第二螺纹孔、第一调节片第三螺纹孔、第一调节片第四螺纹孔、第一调节片第五螺纹孔旋合。

5.如权利要求1所述的精密调节机构，其特征在于：所述第一调节片设有第一锥形孔、第二锥形孔，第一螺钉顶柱、第二螺钉顶柱分别嵌入第一调节片第一锥形孔、第一调节片第二锥形孔；

所述第一螺钉顶柱、第二螺钉顶柱为圆柱体，一端为平面，另一端设有凹陷的圆锥形槽。

6.如权利要求1所述的精密调节机构，其特征在于：所述固定片设有第一螺纹孔、第二螺纹孔，分别旋入第一螺钉套筒、第二螺钉套筒；

所述第一螺钉套筒、第二螺钉套筒为内径和外径设有螺纹孔的圆环体，一端面为平面，另一端面设有至少一处凹槽；便于螺钉套筒旋入固定片对应的第一螺钉套筒螺纹孔、第二螺钉套筒螺纹孔内。

7.如权利要求1所述的精密调节机构，其特征在于：所述第二调节片第一调节螺钉、第二调节片第二调节螺钉尾部为凸出的锥形体，头部为端面开有“一”字或“十”字或“米”字凹槽的圆柱体，圆柱体外圆表面开有至少一个通孔或盲孔，用于棒状、杆状、棍状的物体插入通孔或盲孔内，旋转第二调节片第一调节螺钉、第二调节片第二调节螺钉，从而调节镜片的偏摆、俯仰、转动。

8.如权利要求1所述的精密调节机构，其特征在于：所述第二调节片设有固定片第一螺纹孔、固定片第二螺纹孔同轴线的第一通孔、第二通孔；

所述第二调节片第一通孔、第二调节片第二通孔内径小于固定片第一螺纹孔、固定片第二螺纹孔内径。

9.如权利要求1-8任一项所述的精密调节机构，其特征在于：所述调节块本体由具有弹性性能的金属材料或非金属材料制成。

10.所述精密调节机构调节方法如下：

（a）将第一螺钉顶柱、第二螺钉顶柱分别嵌入第一调节片第一锥形孔、第一调节片第二锥形孔内，注意设有凹陷的圆锥形槽的一端朝向调节块本体背面；

（b）将第一螺钉套筒、第二螺钉套筒旋入固定片对应的第一螺钉套筒螺纹孔、第二螺钉套筒螺纹孔内，注意设有凹槽的一端朝向调节块本体背面；

（c）将第二调节片第一调节螺钉、第二调节片第二调节螺钉旋入第一螺钉套筒、第二螺钉套筒内，继续旋转，穿过第二调节片的孔后，使第二调节片第一调节螺钉、第二调节片第二调节螺钉尾部凸出的锥形体，分别抵顶在第一螺钉顶柱、第二螺钉顶柱凹陷的圆锥形槽；

（d）将第一调节片第一螺钉、第一调节片第二螺钉、第一调节片第三螺钉、第一调节片第四螺钉、第一调节片第五螺钉，分别穿过固定片与第二调节片的通孔，与第一调节片第一螺纹孔、第一调节片第二螺纹孔、第一调节片第三螺纹孔、第一调节片第四螺纹孔、第一调节片第五螺纹孔旋合；

（e）在需要调节镜片俯视时，可以旋转第二调节片第一调节螺钉，第二调节片第一调节螺钉抵顶在第一螺钉顶柱，将第二调节片及第一调节片向远离固定片方向往正面推动，第一螺钉顶柱从而推动第一调节片及镜片偏移，完成镜片俯视的调节；在需要调节镜片仰视时，反方向旋转第二调节片第一调节螺钉，使第二调节片、第一调节片及第二条形连接筋的弹性，恢复原来位置；再旋转第一调节片第一螺钉、第一调节片第二螺钉，将第一调节片向固定片方向拉动，完成镜片仰视的调节；

（f）在需要调节镜片向右偏摆时，可以旋转第二调节片第二调节螺钉，第二调节片第二调节螺钉抵顶在第二螺钉顶柱，向远离固定片方向往正面推动，第二螺钉顶柱从而推动第一调节片及镜片偏移，完成向右偏摆的调节；在需要调节镜片向左偏摆时，反方向旋转第二调节片第二调节螺钉，使第二调节片、第一调节片及第一条形连接筋的弹性，恢复原来位置；再旋转第一调节片第三螺钉、第一调节片第四螺钉，将第一调节片向固定片方向拉动，完成向左偏摆的调节；

（g）在需要同时微调镜片俯仰、偏摆时，旋转第一调节片第五螺钉，将第一调节片向固定片方向拉动，完成微调镜片俯仰、偏摆的调节。
