1. 一种甲基睾丸酮分子印迹聚合物的制备方法，其特征在于： 包括以下步骤：

1）在100 mL圆底烧瓶中加入10-12mL蒸馏水和0.5-0.8g甲基睾丸酮固体粉末，加热溶解；

2）再往圆底烧瓶中加入1.2-1.8mL 3-氨基丙基三乙氧基硅烷，搅拌，反应10-20min后加入1.5-1.8mL四乙氧基硅烷，继续搅拌5-10 min；

3）再往步骤2）圆底烧瓶中加入1-1.2 mL 0.1mol/L的醋酸，45-50℃水浴加热8-10h，过滤得到含有模板分子的聚合物，将含有模板分子的聚合物用乙醇洗涤，然后置于真空干燥箱中于90-100℃下老化处理8-10 h；

4）将老化处理后的含有模板分子的聚合物放在圆底烧瓶中，加入45-50 mL乙醇和10-

15 mL 1mol/L盐酸，搅拌1-2h, 过滤，依次用乙醇和水洗涤，再依次用0.1mol/L的氢氧化钠和水洗涤，在80-85℃下干燥10-12h得到甲基睾丸酮分子印迹聚合物粗品；

5）将步骤4）制备的甲基睾丸酮分子印迹聚合物粗品用定量滤纸包裹置于索氏萃取器的萃取套管中，以甲醇和醋酸作萃取溶剂，保持萃取室每30 min产生一次虹吸现象，连续萃取24-30h，至萃取液中检测不出甲基睾丸酮，得到可以识别甲基睾丸酮的分子印迹聚合物。

2. 根据权利要求1所述的甲基睾丸酮分子印迹聚合物的制备方法，其特征在于：步骤

3）中往圆底烧瓶中加入0.1mol/L的醋酸为1.2 mL。

3. 根据权利要求1所述的甲基睾丸酮分子印迹聚合物的制备方法，其特征在于：步骤

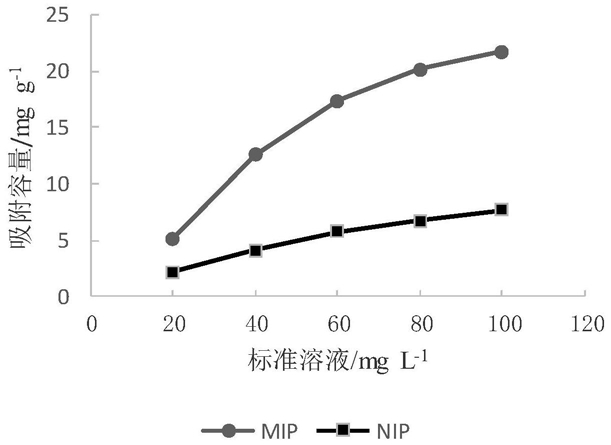

4）中加入1mol/L的盐酸为15 mL。
