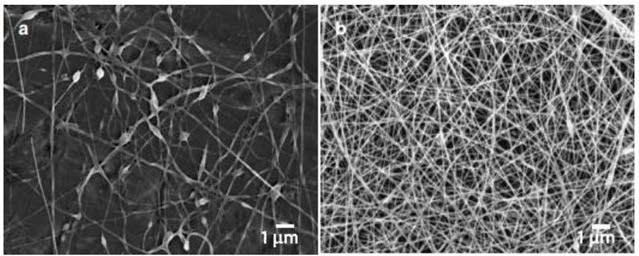

1.一种聚乳酸-羟基乙酸共聚物静电纺丝溶液的制备方法，其特征在于具体步骤为：以PLGA 50:50，Mw=120000为原料，N,N-二甲基甲酰胺：甲醇：三氯甲烷的体积比=1:2:7为溶剂，搅拌均匀配置浓度为质量体积比8%的溶液，在其中加入占溶剂体积百分比0.5%的Span80，搅拌均匀，得到聚乳酸-羟基乙酸共聚物静电纺丝溶液；

或以PLGA 50:50，Mw=120000为原料，N,N-二甲基甲酰胺：甲醇：三氯甲烷的体积比=1:

1:8为溶剂，搅拌均匀配置浓度为质量体积比10%的溶液，在其中加入占溶剂体积百分比为

0.5%的Span80和Tween85的混合物，Span80和Tween85体积比为1:1，搅拌均匀，得到聚乳酸-羟基乙酸共聚物静电纺丝溶液；

或以PLGA 50:50，Mw=120000为原料，N,N-二甲基甲酰胺：甲醇：三氯甲烷的体积比=1:

1: 8为溶剂，搅拌均匀配置浓度为质量体积比10%的溶液，在其中加入占溶剂体积百分比为

0.8%的双硬脂酸乙酯基羟乙基甲基硫酸甲酯铵、三硬脂酸乙酯基羟乙基甲基硫酸甲酯铵以及Span20的混合物，双硬脂酸乙酯基羟乙基甲基硫酸甲酯铵、三硬脂酸乙酯基羟乙基甲基硫酸甲酯铵以及Span20的体积比为1:1:1，搅拌均匀，得到聚乳酸-羟基乙酸共聚物静电纺丝溶液；

所述化学试剂均为分析纯。
