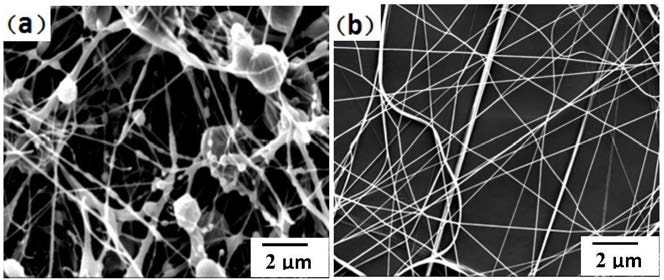

1.一种聚己内酯静电纺丝溶液的制备方法，其特征在于具体步骤为：

以分子量为8×104的PCL为原料，N,N-二甲基甲酰胺：甲醇：三氯甲烷的体积比＝1:2:7为溶剂，搅拌均匀配置浓度为质量体积比7％的溶液，在其中加入占溶剂体积百分比0.5％的Span80，搅拌均匀，得到聚己内酯静电纺丝溶液；

将得到的PCL静电纺丝溶液注入自制纺丝液原液存储器内，纺丝温度为室温，高压电源的输出电压位12kv，接受屏与喷丝口的距离为10cm；

或以分子量为8×104的PCL为原料，N,N-二甲基甲酰胺：甲醇：三氯甲烷＝1:1:8溶剂，搅拌均匀配置浓度为质量体积比10％的溶液，在其中加入占溶剂体积百分比为0.5％的Span80和Tween85的混合物，Span80和Tween85体积比为1:1，搅拌均匀，得到聚己内酯静电纺丝溶液；

将PCL静电纺丝溶液注入自制纺丝液原液存储器内，纺丝温度为室温，高压电源的输出电压位10kv，接受屏与喷丝口的距离为10cm；

或以分子量为8×104的PCL为原料，N,N-二甲基甲酰胺：甲醇：三氯甲烷的体积比＝1:1:

8为溶剂，搅拌均匀配置浓度为质量体积比7％的溶液，在其中加入占溶剂体积百分比为

0.8％的双硬脂酸乙酯基羟乙基甲基硫酸甲酯铵、三硬脂酸乙酯基羟乙基甲基硫酸甲酯铵以及Span20的混合物，双硬脂酸乙酯基羟乙基甲基硫酸甲酯铵、三硬脂酸乙酯基羟乙基甲基硫酸甲酯铵以及Span20的体积比为1:1:1，搅拌均匀，得到PCL静电纺丝溶液；

将PCL静电纺丝溶液注入自制纺丝液原液存储器内，纺丝温度为室温，高压电源的输出电压位10kv，接受屏与喷丝口的距离为10cm；

或以分子量为8×104的PCL为原料，N,N-二甲基甲酰胺：甲醇：二氯甲烷的体积比＝1:1:

8为溶剂，搅拌均匀配置浓度为质量体积比15％的溶液，在其中加入占溶剂体积百分比为

1％的Span80和Tween85的混合物的混合物，Span80和Tween85的混合物的体积比为1:1，搅拌均匀，得到PCL静电纺丝溶液；

将PCL静电纺丝溶液注入自制纺丝液原液存储器内，纺丝温度为室温，高压电源的输出电压位8kv，接受屏与喷丝口的距离为13cm；

所述化学试剂均为分析纯。
