专利号: 2016108805718
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

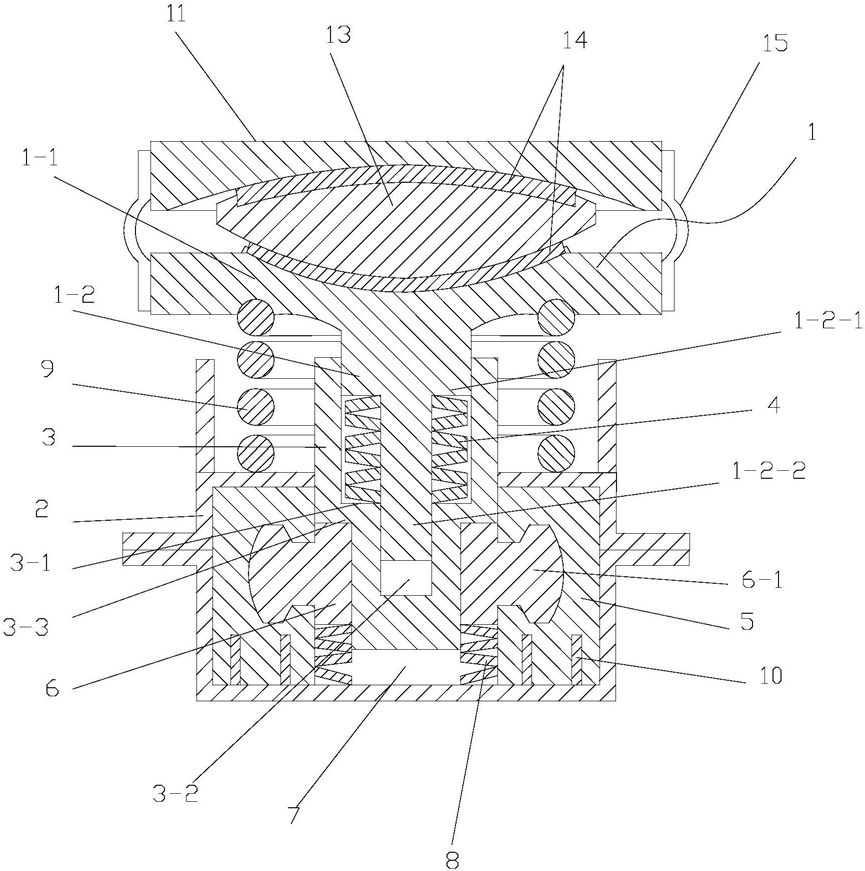

1.一种桥梁用隔振器,其特征在于:包括与桥梁梁体配合的支座和对支座形成支撑并用于减振的减振支撑机构;

所述支座包括上座板、下座体和设置在上座板与下座体之间的双球面转动块,所述双球面转动块的上下球面分别对应与上座板和下座体形成球面摩擦副;

所述减振支撑机构包括外套筒、对支座形成减振支撑的支撑套和设置在外套筒内对支撑套形成浮置支撑的套体支撑组件,所述下座体包括座本体和与座本体连接并伸入所述支撑套滑动配合的滑动杆体,所述滑动杆体与支撑套之间设置有对支座竖向移动减振的第一减振件。

2.根据权利要求1所述的桥梁用隔振器,其特征在于:所述支撑套内形成有支撑座,所述第一减振件为支撑设置与滑动杆体与所述支撑套之间的碟簧。

3.根据权利要求2所述的桥梁用隔振器,其特征在于:所述滑动杆体的竖向截面为T形结构,包括肩体部和杆本体部,所述杆本体部形成竖向移动的导向部,所述支撑套内对应设置有导向孔,所述第一减振件上端支撑于所述肩体部。

4.根据权利要求3所述的桥梁用隔振器,其特征在于:所述套体支撑组件包括均为环形的外支撑体和内支撑体,所述内支撑体与外支撑体圆周固定,所述支撑套下端插入内支撑体内并整体被支撑于内支撑体上设置,且支撑套下端与外套筒底部非接触设置。

5.根据权利要求4所述的桥梁用隔振器,其特征在于:所述内支撑体底部与外套筒底部之间形成浮置空间,所述浮置空间内设置有对内支撑体形成支撑的第二减振件。

6.根据权利要求5所述的桥梁用隔振器,其特征在于:所述第二减振件同样为碟簧。

7.根据权利要求6所述的桥梁用隔振器,其特征在于:所述隔振器还包括设置于外套筒顶部上并上端对下座体的座本体底部形成支撑的第三减振件。

8.根据权利要求7所述的桥梁用隔振器,其特征在于:所述第三减振件为减振弹簧。

9.根据权利要求8所述的桥梁用隔振器,其特征在于:所述外支撑体和所述内支撑体均为橡胶材料制成。

10.根据权利要求9所述的桥梁用隔振器,其特征在于:所述外套筒底部内侧设置有对外支撑体定位并提高其支撑强度的加强板。
