专利号: 2016108832240
申请人: 柴德维
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

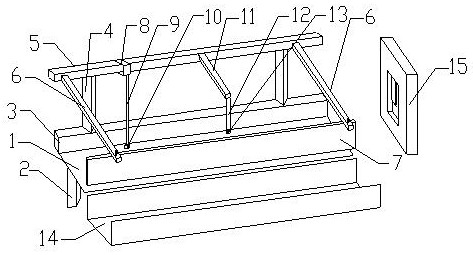

1.一种精准板材裁切装置,其特征在于,包括切刀(15)和铰接于支柱(2)的顶部的托板(1),所述托板(1)的底部设置有驱动装置以驱动所述托板(1)绕铰接点转动,所述切刀(15)设置于所述托板(1)的沿着长度方向的一端以使得板材能够穿过所述切刀(15)并延伸至所述托板(1)的顶表面;所述托板(1)的顶部沿着长度方向设置有凸块(3);所述凸块(3)的顶部设置有多个立柱(4)以支撑纵梁(5),所述纵梁(5)连接有多根位于所述托板(1)的上方的横梁(6),所述横梁(6)的底部连接有止挡板(7)且所述止挡板(7)位于所述托板(1)的沿着长度方向的另一端的上方;所述纵梁(5)上套设有滑套(8),所述滑套(8)的下方连接有连杆(9)且所述连杆(9)的下端设置有压力传感器(10),所述压力传感器(10)能够与所述板材的前端相接触以采集压力信号;

其中,所述压力传感器(10)与控制器相连接以将所述压力信号传送至所述控制器,所述控制器分别与所述板材的传送机构、切刀(15)相连接;并且,在所述控制器接受所述压力信号的情况下,所述控制器能够控制传送机构停止传送且所述切刀(15)开启裁切;所述托板(1)的沿着长度方向的另一端的下方设置有接料槽(14);所述止挡板(7)与托板(1)之间形成有缝隙,并且,在所述托板(1)绕铰接点转动的过程中,所述托板(1)边沿位于所述接料槽(14)的顶部;所述控制器与警报器相连接,并且,在所述控制器接受所述压力信号的情况下,所述传送机构能够控制所述警报器发出警报。

2.根据权利要求1所述的精准板材裁切装置,其中,所述横梁(6)上竖直设置有多个安装孔,所述安装孔内设置有螺纹件以连接所述止挡板(7)。

3.根据权利要求1所述的精准板材裁切装置,其中,所述托板(1)的顶部沿着宽度方向设置有导轨,所述凸块(3)固定于所述导轨上且沿着所述导轨运动。
