1.一种近立方体磷酸钒锂的制备方法，其特征在于，所述制备方法包括：(1)将钒源和还原剂加入去离子水中搅拌溶解，接着加入磷源和硝酸锂继续搅拌以制得溶液A；

(2)将十六烷基三甲基溴化铵(CTAB)搅匀分散到去离子水中得到溶液B；

(3)将所述溶液B逐滴滴加到所述溶液A中，接着加入乙二醇和尿素搅拌22-25h以制得溶液C；

(4)将所述溶液C进行水热反应以制得前驱体；

(5)将所述前驱体置于惰性气体保护气氛下进行煅烧以制得近立方体磷酸钒锂。

2.根据权利要求1所述的制备方法，其中，所述钒源为偏钒酸铵、五氧化二钒中的一种或多种；所述还原剂为草酸、水合肼、抗坏血酸中的一种或多种；所述磷源为磷酸二氢铵、磷酸氢二铵、磷酸中的一种或多种。

3.根据权利要求1或2所述的制备方法，其中，以含有3mmol锂元素的所述硝酸锂为基准，所述钒源中的钒元素的含量为1.5-2.5mmol，所述还原剂的含量为3-5mmol，所述磷源中的磷元素的含量为2.5-3.5mmol，所述CTAB的用量为0.5-1mmol，所述乙二醇的用量为5-

7mL，所述尿素的用量为10-14mmol。

4.根据权利要求3所述的制备方法，其中，在步骤(4)中，所述水热反应的温度为130-

180℃，所述水热反应的时间为18-22h。

5.根据权利要求3所述的制备方法，其中，在步骤(4)之后，所述制备方法还包括将所述前驱体进行离心、水洗、醇洗和干燥的工序。

6.根据权利要求1或5所述的制备方法，其中，在步骤(5)中，所述惰性气体为氮气和/或氩气。

7.根据权利要求3所述的制备方法，其中，在步骤(5)中，所述煅烧的温度为700-800℃，所述煅烧的时间为4-8h。

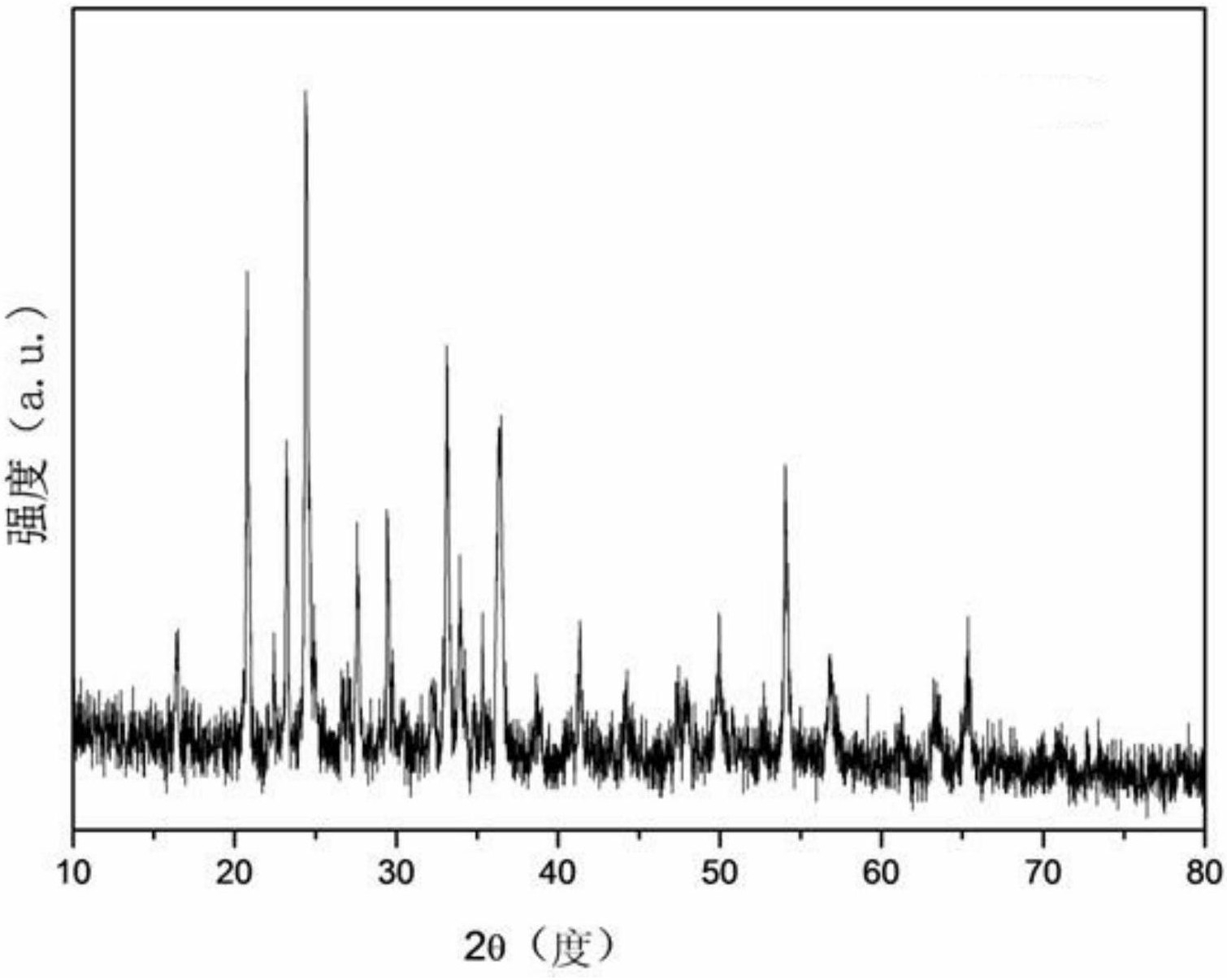

8.一种近立方体磷酸钒锂，其特征在于，所述近立方体磷酸钒锂通过权利要求1-7中任意一项所述的制备方法制备而成。

9.一种电池正极，其特征在于，所述电池正极包括权利要求8所述的近立方体磷酸钒锂。

10.一种锂离子电池，其特征在于，所述锂离子电池的正极为权利要求9所述的电池正极。
