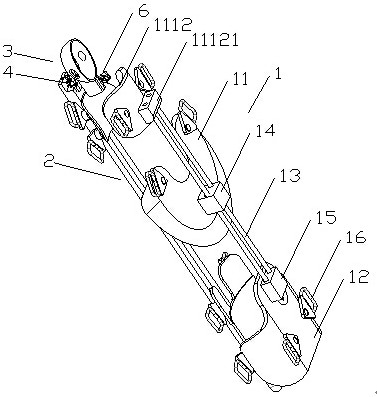

1.一种用于斜颈的按摩推拿、矫正装置,其特征在于:包括前胸固定机构(1),后背固定机构(2),设置在所述后背固定机构(2)上的头部组件(3),位于所述头部组件(3)和后背固定机构(2)之间的矫正机构(4),以及设置在所述头部组件(3)一侧的按摩推拿机构(6);
所述前胸固定机构(1)包括前胸上锁紧板(11)、前胸下锁紧板(12)、下颚托(1112)和跨接在所述下颚托(1112)、前胸上锁紧板(11)、前胸下锁紧板(12)之间的支撑杆A(13),所述前胸上锁紧板(11)、前胸下锁紧板(12)和下颚托(1112)上分别对应设有固定所述支撑杆(13)的插座A(14)、插座B(15)和插座C(11121),所述前胸上锁紧板(11)、前胸下锁紧板(12)以及下颚托(1112)的两侧边缘上还设有套接绷带的锁紧环(16);
所述后背固定机构(2)包括后背上固定板(21)、后背下固定板(22)、连接在所述后背上固定板(21)外侧的固定座A(23)、设置在所述后背下固定板(22)上的固定座B(24)和连接在所述固定座A(23)和固定座B(24)之间的支撑杆B(25),所述后背上固定板(21)和后背下固定板(22)的外侧边缘上还分别设置有固定扣(26);
所述头部组件(3)包括头罩(31)和连接在所述头罩(31)下方的颈罩(32),所述颈罩(32)上设有可拆卸锁紧扣(321);
所述矫正机构(4)包括设置在所述固定座A(23)内侧固定板(231)上的曲柄(41),一端部以所述曲柄(41)端部的转轴(411)为中心转轴的驱动杆一(42),连接在所述驱动杆一(42)另一端的偏心齿轮(43),与所述偏心齿轮(43)相啮合的从动螺杆(44),与位于所述从动螺杆(44)上的齿轮(45)相靠接的驱动螺杆(46),所述驱动螺杆(46)与电机(47)同轴,在所述齿轮(45)以上的从动螺杆(44)上设置锁紧机构;
所述按摩推拿机构(6)包括连接在所述固定座A(23)一侧的连接板(61),设置在所述连接板(61)端部上方的导向块(62),固定在所述连接板(61)内侧面上的微型电机(63),与所述微型电机(63)的输出轴同轴的驱动杆二(64),设置在所述驱动杆二(64)上的按摩推拿器(66),所述驱动杆二(64)外侧面设置导向槽(641);所述按摩推拿器(66)包括导向杆(642),连接在所述导向杆(642)一端部的腔体(643),设置在所述腔体(643)上的药液注射组件,在所述腔体(643)端面设置按摩推拿固定壳(644),所述按摩推拿固定壳(644)中部设置药液渗透按摩头(645),在以所述药液渗透按摩头(645)为中心,在所述药液渗透按摩头(645)外侧,且与其同心的圆上设置若干个固定孔(646),所述固定孔(646)内设置压簧(647),所述压簧(647)的一端固定连接于所述固定孔(646)的底面,另一端连接按摩推拿头(648),在所述腔体(643)底部设有与所述导向槽(641)相配合的滑杆(649);
所述电机(47)底部设置旋转座(54),所述旋转座(54)与所述固定座A(23)固定连接;所述旋转座(54)上形成有固定电机(47)的固定套,所述电机(47)的机身与头罩(31)和颈罩(32)固定连接;使用时,电机(47)带动驱动杆一(42)沿其与曲柄(41)端部的转轴(411)为中心转轴转动,此时旋转座(54)转动,旋转座(54)转动带动整个头罩(31)和颈罩( 32) 向一侧转动。
2.根据权利要求1所述的用于斜颈的按摩推拿、矫正装置,其特征在于:所述锁紧机构包括一端铰接在所述固定座A(23)一侧顶部的摆杆(48),所述摆杆(48)的另一端连接有锁紧套(49),所述锁紧套(49)内侧面开设有槽口(50),所述槽口(50)底面连接复位弹簧(51)的一端部,所述复位弹簧(51)的另一端部连接楔形挡块(52)。
