1.一种磺酸化还原氧化石墨烯的制备方法，其特征在于：所述磺酸化还原氧化石墨烯的制备方法包括以下步骤：（1）取还原氧化石墨烯，溶于甲醇中，制备得到还原氧化石墨烯甲醇溶液；所述还原氧化石墨烯甲醇溶液的浓度为3-5mg/mL；

（2）向所述还原氧化石墨烯甲醇溶液中加入金属钠，搅拌条件下反应2-6小时；所述钠的用量为每20-50mL还原氧化石墨烯甲醇溶液加入0.1-0.5g；

（3）反应结束后，加入环氧氯丙烷，在30-60℃下，搅拌反应5-10小时，40-60℃下旋转蒸发，得到粉末Ⅰ；所述环氧氯丙烷的用量为每20-50mL还原氧化石墨烯甲醇溶液加入0.1-

0.5g；

（4）将所述粉末Ⅰ加入到对氨基苯磺酸无水DMF溶液中，50-80℃搅拌条件下反应5-15小时；所述对氨基苯磺酸的用量为每20-50mL还原氧化石墨烯甲醇溶液加入0.1-0.6g；所述对氨基苯磺酸与无水DMF的加入比例为0.1-0.6g：20mL-50mL；

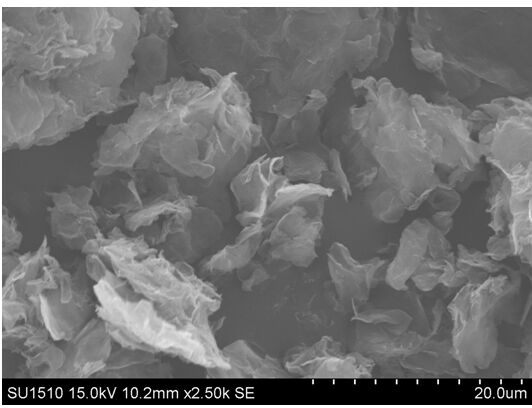

（5）将步骤（4）得到的反应液抽滤，取沉淀物清洗、干燥，即得所述磺酸化还原氧化石墨烯粉体。

2.根据权利要求1所述的制备方法，其特征在于：所述还原氧化石墨烯甲醇溶液的浓度为3.6mg/mL；所述钠与还原氧化石墨烯的摩尔比为1：1；所述环氧氯丙烷与还原氧化石墨烯的摩尔比为1：1；所述对氨基苯磺酸与还原氧化石墨烯的摩尔比为1：1。

3.根据权利要求1或2所述的制备方法，其特征在于：所述还原氧化石墨烯以氧化石墨烯为原料，通过硫代硫酸铵或水合肼还原制备得到。

4.根据权利要求3所述的制备方法，其特征在于：所述还原氧化石墨烯通过以下步骤制备：取0.1-1g氧化石墨烯，溶于100-200mL去离子水中，超声2-4小时；用碱性溶液调节溶液pH值至8-10，超声2-4小时，然后加入1-5g硫代硫酸铵或水合肼，在60-90℃下反应5-15小时；抽滤、去离子水清洗后，即得所述还原氧化石墨烯。

5.根据权利要求4所述的制备方法，其特征在于：所述碱性溶液为氨水或氢氧化钠。
