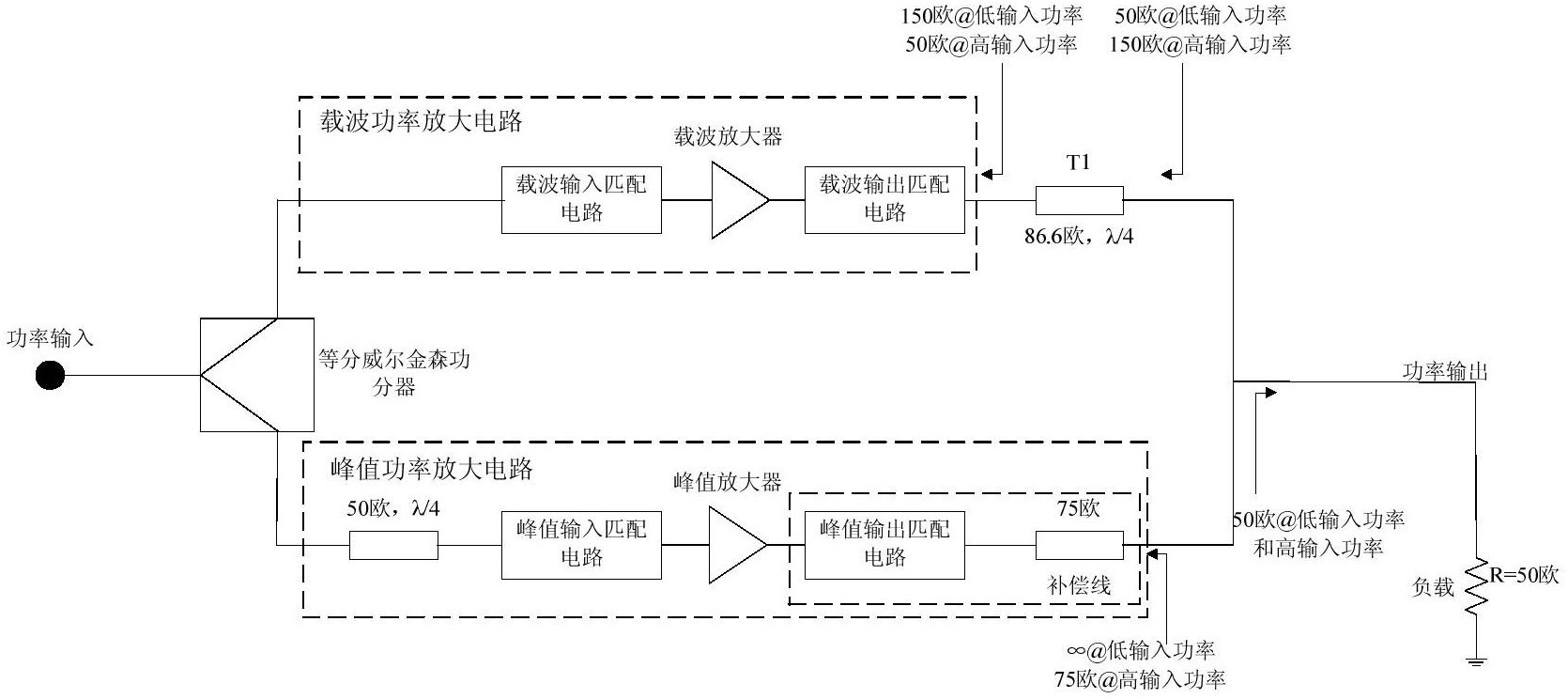

1.一种提高功率回退动态范围的Doherty功率放大器,其特征在于,包括等分威尔金森功分器、载波功率放大电路、峰值功率放大电路和新型负载调制网络,其中,所述威尔金森功分器用于将输入功率进行等分后分别输出给所述载波功率放大电路和峰值功率放大电路,所述载波功率放大电路和峰值功率放大电路的输出功率经过所述新型负载调制网络后输出给负载;
所述负载的阻抗为50欧姆;所述新型负载调制网络采用86.6欧四分之一波长的阻抗变换器T1;所述载波功率放大电路的输出端与所述阻抗变换器T1的一端相连接,所述阻抗变换器T1的另一端与所述峰值功率放大电路的输出端相连接,并共同与所述负载的一端相连接,所述负载的另一端接地;
所述载波功率放大电路包括依次串接的载波输入匹配电路、载波功率放大器和载波输出匹配电路,调试所述载波输出匹配电路使所述载波功率放大电路在低输入功率时的负载阻抗为150欧且在高输入功率时的负载阻抗为50欧;所述峰值功率放大电路包括依次串接峰值输入匹配电路、峰值功率放大器和峰值输出匹配电路,调试所述峰值输出匹配电路使所述峰值功率放大电路在高输入功率时的负载阻抗为75欧,同时在所述峰值输出匹配电路中一体化设置补偿线使所述峰值功率放大电路在低输入功率时的负载阻抗为无穷大。
2.根据权利要求1所述的提高功率回退动态范围的Doherty功率放大器,其特征在于,所述补偿线为75欧。
3.根据权利要求1所述的提高功率回退动态范围的Doherty功率放大器,其特征在于,所述峰值输入匹配电路的前端还设有50欧四分之一波长的相位延迟线。
4.根据权利要求1所述的提高功率回退动态范围的Doherty功率放大器,其特征在于,所述载波功率放大器为AB类功率放大器。
5.根据权利要求4所述的提高功率回退动态范围的Doherty功率放大器,其特征在于,所述载波功率放大器采用晶体管实现。
6.根据权利要求1所述的提高功率回退动态范围的Doherty功率放大器,其特征在于,所述峰值功率放大器为C类功率放大器。
7.根据权利要求6所述的提高功率回退动态范围的Doherty功率放大器,其特征在于,所述峰值功率放大器采用晶体管实现。
8.一种提高功率回退动态范围的Doherty功率放大器的实现方法,其特征在于,通过如下步骤实现:调试一个标准的AB类功率放大器,作为载波功率放大器,并调试载波输出匹配电路使载波功率放大电路在低输入功率时的负载阻抗为150欧且在高输入功率时的负载阻抗为50欧;
调试一个标准的C类功率放大器,作为峰值功率放大器,并调试峰值输出匹配电路使峰值功率放大电路在高输入功率时的负载阻抗为75欧;
在峰值输出匹配电路中设置补偿线并一体化调试峰值输出匹配电路和补偿线使峰值功率放大电路在低输入功率时的负载阻抗为无穷大;
调试一新型负载调制网络,所述新型负载调制网络采用86.6欧四分之一波长的阻抗变换器T1;
采用威尔金森功分器将调试好的载波功率放大电路、峰值功率放大电路及新型负载调制网络组合起来,构成提高功率回退动态范围的Doherty功率放大器,其中,载波功率放大电路的输出端与所述阻抗变换器T1的一端相连接,所述阻抗变换器T1的另一端与所述峰值功率放大电路的输出端相连接,并共同与负载的一端相连接,所述负载的另一端接地。
9.根据权利要求8所述的提高功率回退动态范围的Doherty功率放大器的实现方法,其特征在于,所述补偿线为75欧。
10.根据权利要求8所述的提高功率回退动态范围的Doherty功率放大器的实现方法,其特征在于,在峰值输入匹配电路的前端均设有50欧四分之一波长的相位延迟线。
