专利号: 2016108917554
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

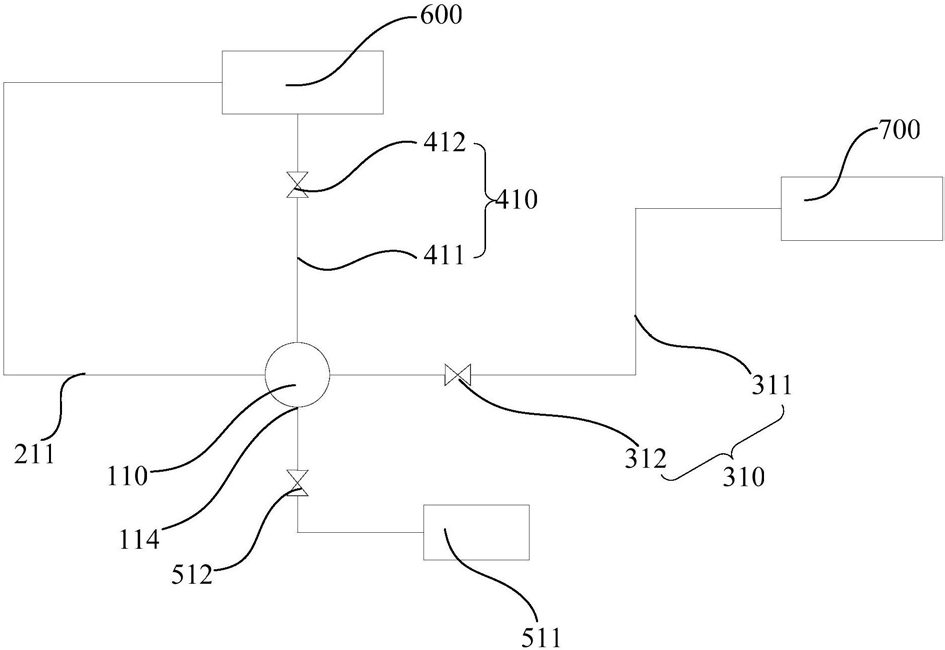

1.一种真空回油系统,用于回收被真空泵从工作台吸取的切削油,其特征在于,包括:第一储油罐,用于存储从工作台上吸入的切削油,设置有第一吸油口、第一回油口、第一真空口;

抽吸组件,包括吸油管及防护罩,所述吸油管连接在所述工作台与所述第一吸油口之间,所述吸油管的内壁上设置有用于吸附金属碎屑的磁铁,所述防护罩套设在所述吸油管外;

回油组件,包括回油管和第一回油阀,所述回油管连接在所述第一回油口与所述工作台之间,所述第一回油阀设置在所述回油管上;

真空组件,包括真空管和第一真空阀,所述真空管连接在所述第一真空口与所述真空泵之间,所述第一真空阀设置在所述真空管上;

所述工作台与所述真空泵之间还连接有第二储油罐,所述第二储油罐上设置有均与所述工作台连接的第二吸油口和第二回油口,及与所述真空泵连接的第二真空口,所述第二回油口与所述工作台之间设置有第二回油阀,所述第二真空口与所述真空泵之间设置有第二真空阀。

2.根据权利要求1所述的真空回油系统,其特征在于,所述第一储油罐上还设置有第一通气口,所述第一通气口连接有第一空气压缩机,所述第一通气口与所述第一空气压缩机之间设置有第一通气阀。

3.根据权利要求1所述的真空回油系统,其特征在于,所述第一吸油口处设置有吸油过滤器,所述第一回油口处设置有回油过滤器。

4.根据权利要求3所述的真空回油系统,其特征在于,所述吸油过滤器和所述回油过滤器均为滤芯过滤器、滤布过滤器或滤袋过滤器。

5.根据权利要求1所述的真空回油系统,其特征在于,所述第一储油罐上设置有用于监测油量容积的透明管,所述透明管连接在所述第一吸油口和所述第一真空口之间。

6.根据权利要求1所述的真空回油系统,其特征在于,所述第二储油罐上还设置有第二通气口,所述第二通气口连接有第二空气压缩机,所述第二通气口与所述第二空气压缩机之间设置有第二通气阀。

7.根据权利要求1所述的真空回油系统,其特征在于,所述第一吸油口与所述工作台之间设置有第一吸油阀,所述第二吸油口与所述工作台之间设置有第二吸油阀。
