专利号: 2016108925777
申请人: 桂林航天工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

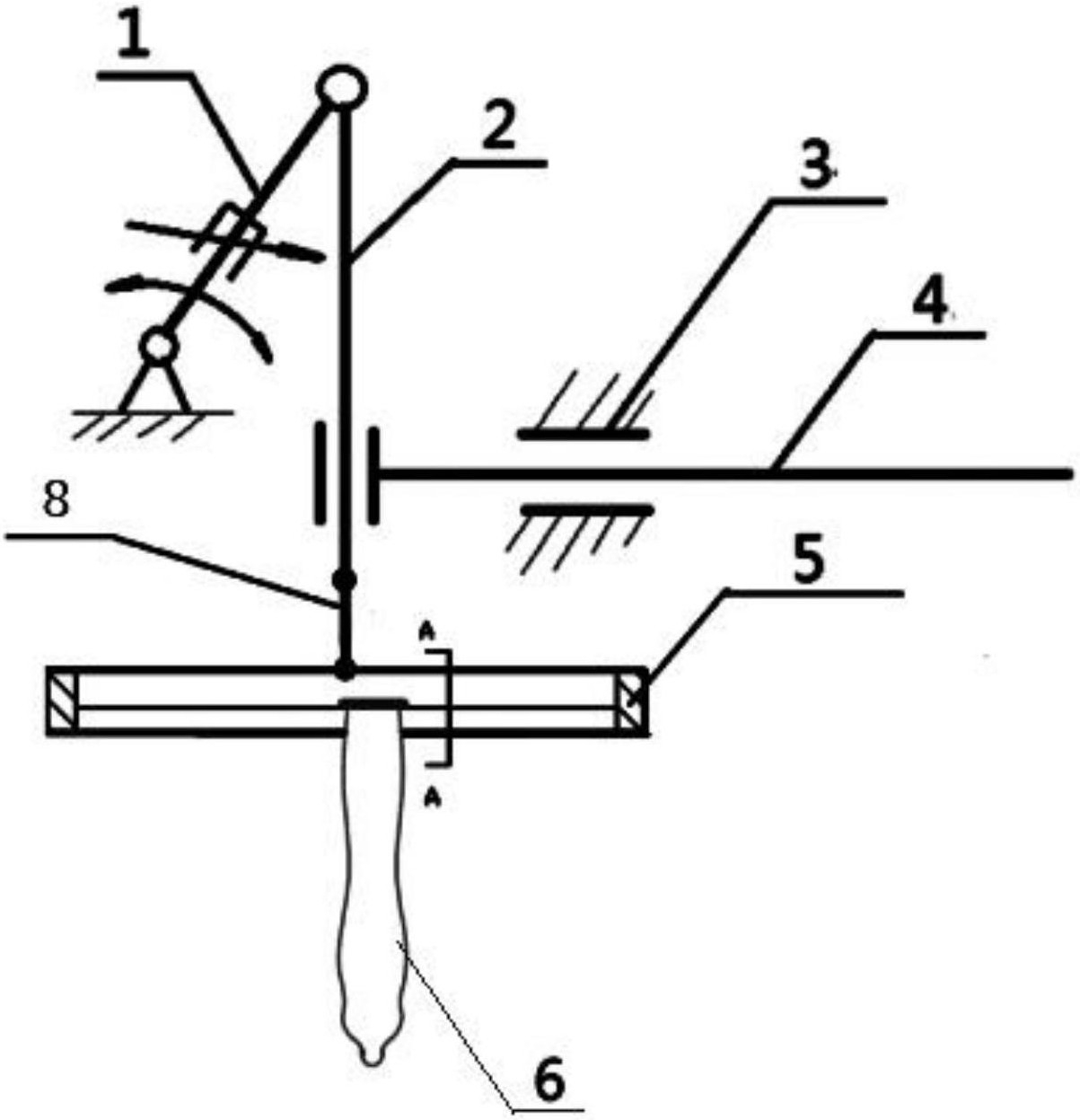

1.一种基于平动机构的避孕套排队装置,其特征在于,包括平动连杆(2)和避孕套排队件(5),所述平动连杆(2)的上端联接可回转运动的可变式回转曲柄(1),所述平动连杆(2)的下端联接所述避孕套排队件(5),在所述平动连杆(2)一侧连接可往复直线运动的滑杆(4);

所述避孕套排队件(5)上设有用于排列并输送避孕套(6)的阶梯槽(7),所述可变式回转曲柄(1)回转运动带动所述平动连杆(2)摆动,所述避孕套排队件(5 )通过所述平动连杆(2)摆动同步震动实现将阶梯槽(7)内的避孕套向下伸展后挂在阶梯槽(7)上排列起来,并驱使避孕套(6)沿着所述阶梯槽(7)向前移动。

2.根据权利要求1所述的基于平动机构的避孕套排队装置,其特征在于,所述阶梯槽(7)为上大下小的槽结构。

3.根据权利要求1所述的基于平动机构的避孕套排队装置,其特征在于,所述阶梯槽(7)沿着避孕套(6)移动的方向斜向下设置。

4.根据权利要求1所述的避孕套排队装置,其特征在于,还包括固定滑轨(3),所述滑杆(4)沿着所述固定滑轨(3)做往复直线运动。

5.根据权利要求1至4任一项所述的基于平动机构的避孕套排队装置,其特征在于,所述平动连杆(2)的下端通过用于调整避孕套排队件(5)斜度的固定杆(8)联接所述避孕套排队件(5)。
