专利号: 2016108940387
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种无线联网触摸开关,其特征在于,包括有通信模块、S个开关输入模块和S个开关驱动模块;所述S 大于等于1;

所述无线联网触摸开关中包括有S个电器开关;所述S个开关输入模块和S个开关驱动模块包括在S个电器开关中;所述S个开关输入模块与S开个关驱动模块一一组对且与S个电器开关一一对应;所述开关输入模块的输入端为电容触摸输入端;

所述通信模块为无线数传收发模块,用于实现无线联网触摸开关之间的通信;

所述无线联网触摸开关之间的通信网络为分布式无线通信网络;所述分布式无线通信网络中包括K个无线联网触摸开关;所述K大于等于2;所述K个无线联网触摸开关中没有控制主机;

所述K个无线联网触摸开关中,能够任意选择其中的多个电器开关组成开关组;所述开关组中的多个电器开关被配置成联锁状态,统一动作,即实现两地控制、多地控制,也可以实现一地控制,两地或者多地同时动作;

开关组中的多个电器开关被配置成联锁状态的方法是,对电器开关进行被控对象设置,同一分布式无线通信网络中所有被控对象一致的电器开关为联锁状态;或者是,对所有电器开关进行编号,同一分布式无线通信网络中所有编号一致的开关为联锁状态;

电器开关被操作后,所在无线联网触摸开关将电器开关的控制操作和状态,形成数据信息向外发送,且发送的数据信息与是否有其他电器开关和该被操作的电器开关配置成联锁状态无关;开关组中其他电器开关所在的无线联网触摸开关依据接收到的控制信息,对相关电器开关进行控制,实现同步。

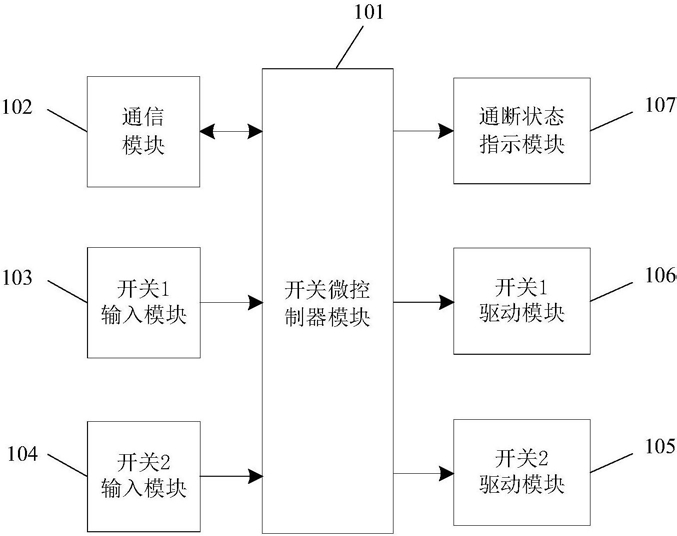

2.根据权利要求1所述的无线联网触摸开关,其特征在于:还包括有开关微控制器模块;所述通信模块、S个开关输入模块、S个开关驱动模块与开关微控制器模块之间有电连接关系或者或者带光电隔离的电连接关系,用于相关信号的传递。

3.根据权利要求2所述的无线联网触摸开关,其特征在于:还包括有电器开关的通断状态指示。

4.根据权利要求1‑3中任一项所述的无线联网触摸开关,其特征在于:所述无线联网触摸开关是分布单元;所述分布式无线通信网络中或者还包括K个无线联网触摸开关之外的其他功能的分布单元。

5.根据权利要求4所述的无线联网触摸开关,其特征在于:所述分布单元包括有通信模块;所述分布单元包括的通信模块为无线数传收发模块,用于实现分布单元之间的通信。

6.根据权利要求5所述的无线联网触摸开关,其特征在于:所述分布单元采用事件驱动方式将所在分布单元的数据发至所有其他分布单元。

7.根据权利要求6所述的无线联网触摸开关,其特征在于:所述分布单元之间采用单主广播方式实现通信。

8.根据权利要求7所述的无线联网触摸开关,其特征在于:所述N个分布单元中的1个被配置为协调主机,其他的分布单元被配置为协调从机;所述分布式无线通信网络中,任何时刻只能有1个分布单元具有广播权限,向分布式无线通信网络采用广播方式发送数据;所有分布单元的广播权限由协调主机综合协调确定。

9.根据权利要求8所述的无线联网触摸开关,其特征在于:所述N个分布单元中的部分分布单元能够被选择配置确定为协调主机。
