1.一种三维光子晶体的快速制备方法，其特征在于步骤如下：

（1）碳包覆四氧化三铁磁性复合纳米粒子的制备：将0.4-0.8g的二茂铁溶解于60-80mL的丙酮中，加入2-5mL的过氧化氢，搅拌10-60min后得到混合溶液；将混合溶液转移至高压釜中，密封加热至170-250℃，保温24-72h后冷却至室温，得到黑色粉末；将所得黑色粉末分别用丙酮及乙醇各清洗2-4次，然后在40-50℃、0.8-1.5MPa 的真空烘箱中干燥8-12h，通过溶剂热法制得碳包覆四氧化三铁磁性复合纳米粒子；

（2）三维光子晶体的制备：将步骤（1）制备所得的碳包覆四氧化三铁磁性复合纳米粒子按照1-6mg/mL的浓度分散于溶剂中，50-60Hz超声5-20min后，直接置于烘箱中30-120℃干燥，得到固态的三维光子晶体。

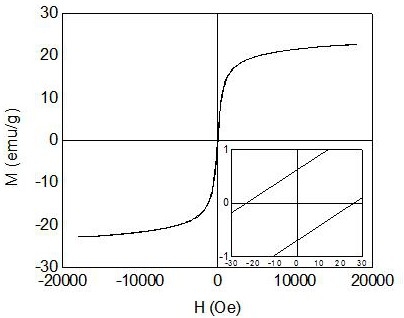

2.根据权利要求1所述三维光子晶体的快速制备方法，其特征在于：所述碳包覆四氧化三铁磁性复合纳米粒子的粒径为180-300nm，呈铁磁性。

3.根据权利要求1所述三维光子晶体的快速制备方法，其特征在于：所述溶剂为去离子水、乙醇、丙酮、氯仿或环己烷中的一种。

4.根据权利要求1所述三维光子晶体的快速制备方法，其特征在于：步骤（2）所述干燥时间少于2h。
