1.一种基于加权欧氏距离的陶瓷器超声波防伪辨识方法，其特征在于：包括以下步骤：步骤一，采集时域信号：设定超声波防伪辨识装置中超声波脉冲发射/接收仪、数字示波器的参数，选用收/发探头，对标准陶瓷器样品进行多次采样，将采集的信号留存作为标准陶瓷器样品的防伪信息；同样的方法再对其它陶瓷器样品进行采样；

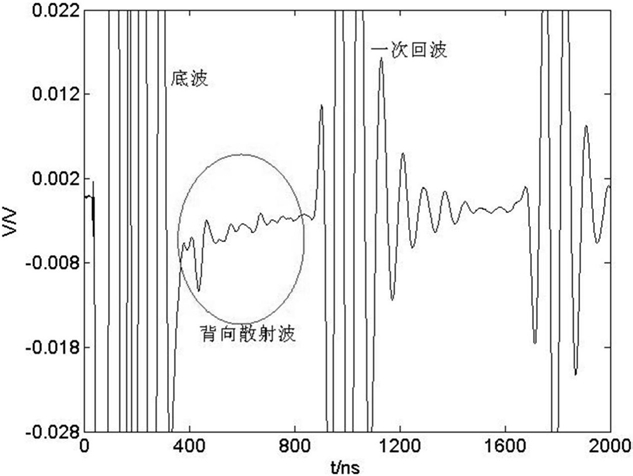

步骤二，计算加权欧氏距离：提取时域波形中始波与第一次底面回波之间的背向散射信号，标准陶瓷器样品的背向散射信号记为X(t)，其它陶瓷器样品的背向散射信号记为Y(t)，则两个信号的欧式距离为：式(1)中ωi为权值，其计算式为 W为归一化因子，W＝∑iωi；σ为调节因子，实验中取σ＝1；

步骤三，选取与辨识阈值：提取标准陶瓷器样品信号的时域波形中始波与第一次底面回波之间的背向散射信号采集信号，求出标准陶瓷器样品的加权欧式距离，将欧氏距离中的最大值记为dmax，最小值记为dmin，均值记为 并将均值 作为标准陶瓷器样品的加权欧式距离，阈值定义为Δ＝dmax-dmin；所述标准陶瓷器样品的加权欧式距离即为其防伪信息；

从其它陶瓷器样品的信号中提取出与标准陶瓷器样品相同时域的一段背向散射信号，并计算各陶瓷器样品与标准陶瓷器样品之间的加权欧氏距离d；

将 与阈值Δ进行比较，如果 则该样品是标准陶瓷器样品，如果

则该样品不是标准陶瓷器样品。

2.根据权利要求1所述的方法，其特征在于：所述标准陶瓷器样品和其它陶瓷器样品的厚度至少为3mm，且在标准陶瓷器样品和其它陶瓷器样品上至少有一处直径为10mm的圆平面便于置放探头。

3.根据权利要求2所述的方法，其特征在于：所述超声波防伪辨识装置的连接关系是，将声波脉冲发射/接收仪通过数字示波器与计算机相连接，再将收/发探头与所述超声波脉冲发射/接收仪连接后置于待辨识陶瓷器样品的表面，使收/发探头与陶瓷器样品用耦合剂耦合接触。

4.根据权利要求1或3所述的方法，其特征在于：所述超声波收/发探头的中心频率为5～20MHz、晶片直径为10mm。

5.根据权利要求1或3所述的方法，其特征在于：所述超声波脉冲发射/接收仪发射出脉冲宽度为100ns、脉冲重复频率为100Hz；示波器采样速率为500Ms/s，采样平均次数为2000。

6.根据权利要求3所述的方法，其特征在于：所述耦合剂为水。
