1.含硅主链芳醚腈共聚物，其结构式如下所示:

其中X为:

p+q＝1，0＜p≤0.5，0.5≤q＜1；R1、R2为甲基、苯基或乙烯基等。

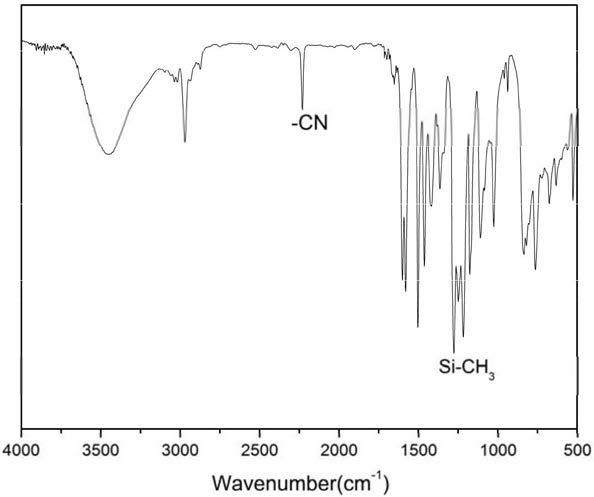

2.一种权利要求1的芳醚腈共聚合物的制备方法，以2,2'-双(4-羟基苯基)烷基硅烷，其他双酚单体及2,6-二氟苯腈单体为原料，以碱金属或碱土金属的盐类为催化剂。2,2'-双(4-羟基苯基)烷基硅烷和另一双酚单体的摩尔数和与2,6-二氟苯腈单体的摩尔数比为p:q:1，p+q＝1，0＜p≤0.5，0.5≤q＜1，催化剂与2,6-二氟苯腈单体的摩尔比为1.05～1.1:1，初始溶剂的质量为反应物质量的2-4倍。在惰性气体保护的容器中加入反应物、溶剂和催化剂升温至60-100℃，反应12-24h后，150-200℃反应1-8小时；将产物倾入冷水中，经粉碎，得到粉末状样品，用蒸馏水煮沸洗涤除去无机盐及溶剂，干燥即得白色粉末状含硅主链芳醚腈共聚物树脂。

3.如权利要求2所述的含硅主链芳醚腈共聚物的制备方法，其特征在于，所述的另一双酚单体，包括但不限于对苯二酚、联苯二酚、2,6-萘二酚、4,4'-二羟基二苯醚、4,4'-二羟基二苯硫醚、4,4'-二羟基二苯砜。

4.如权利要求2所述的含硅主链芳醚腈共聚物的制备方法，其特征在于，所述的溶剂，包括但不限于，N-甲基吡咯烷酮(NMP)、N,N-二甲基甲酰胺(DMF)、N,N-二甲基乙酰胺(DMAc)、二甲基亚砜(DMSO)或环丁砜(TMS)。
