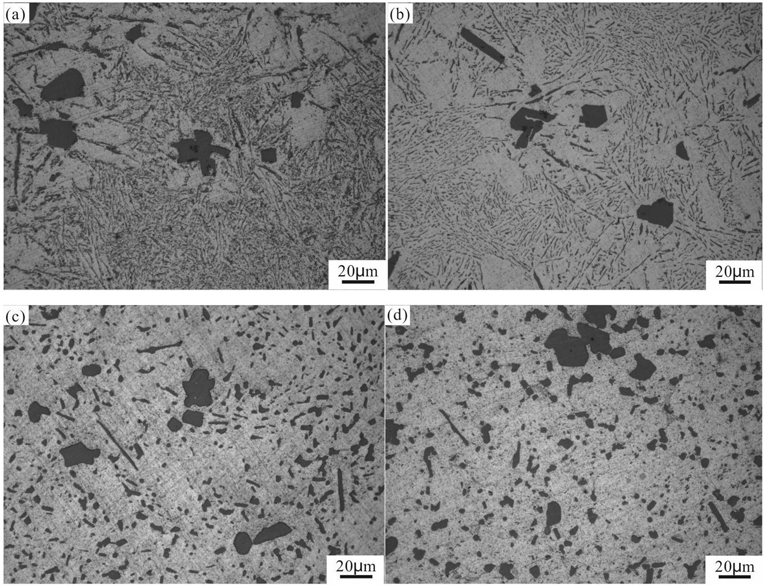

1.一种过共晶铝硅合金中共晶硅快速球化退火方法，其特征在于：将过共晶铝硅合金在其共晶点温度以上10℃，即587℃，进行15分钟的退火，使针片状共晶硅得以球化并均匀分布在铝基体中，同时使初晶硅的圆整度增加，从而最大限度地改善过共晶铝硅合金综合力学性能。

2.如权利要求1所述的一种过共晶铝硅合金中共晶硅快速球化退火方法，其特征在于，具体步骤如下：(1)采用井式炉在石墨坩埚中熔炼Al-16wt.％Si、Al-21wt.％Si或Al-30wt.％Si过共晶铝硅合金，将该合金液浇入室温金属型中，得到直径为10毫米的不同成分的过共晶铝硅合金试样。

(2)将上述试样放入587℃的管式退火炉中进行15分钟的球化退火处理。

(3)退火处理后，将试样取出进行空冷或水冷。
