1.一种形状记忆环氧树脂颗粒的制备方法,其特征在于,包括以下步骤:
1)将摩尔比为(4~19):1的氢化环氧树脂与增韧剂互溶,在50~70℃下搅拌反应60~
180s,将乳化剂溶于蒸馏水中,在50~70℃下搅拌反应30~90s,其中,氢化环氧树脂与增韧剂互溶得到的液体为油相,乳化剂溶于蒸馏水中得到的液体为水相;
2)将水相与油相互溶,在50~70℃下乳化60~150s,制得稳定的水包油乳状液;
3)将固化剂溶于蒸馏水中,在30~60℃下搅拌30~90s,制得固化剂水溶液;

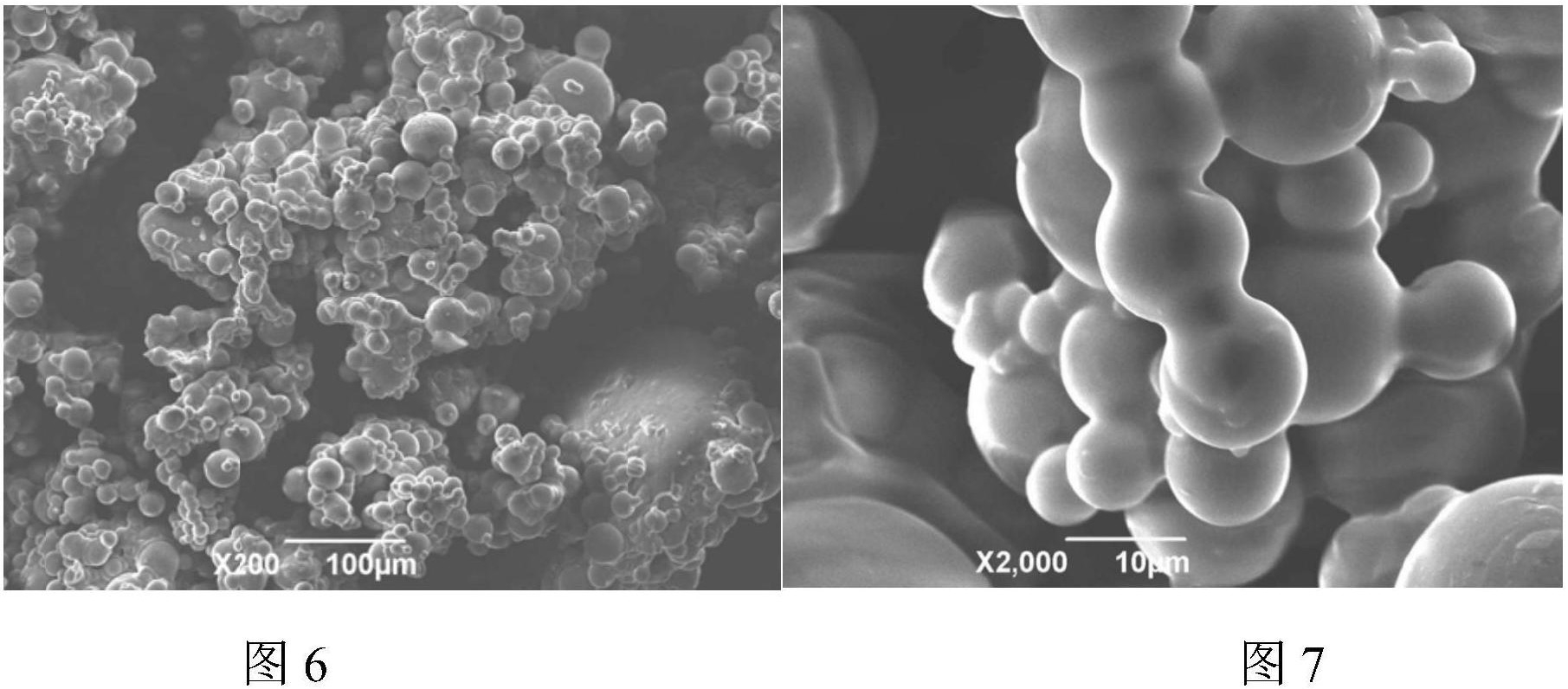

4)将步骤3)制得的固化剂水溶液逐滴滴入步骤2)制得的水包油乳状液中,在50~70℃下搅拌1~4h,得到成型的环氧树脂颗粒,然后真空抽滤瓶过滤水分,得到形状记忆环氧树脂颗粒,其中,固化剂水溶液是通过滴液漏斗滴入装有乳状液的三口烧瓶中的,三口烧瓶放置于恒温水浴箱中进行保温。
2.根据权利要求1所述的一种环氧树脂颗粒的制备方法,其特征在于,步骤1)中,氢化环氧树脂为耐候性环氧树脂,牌号为AL-3040,增韧剂为聚丙二醇二缩水甘油醚,简称PPGDGE,其分子量为2500,乳化剂为阿拉伯树胶粉。
3.根据权利要求1所述的一种制备环氧树脂颗粒的方法,其特征在于,步骤2)中水相添加的乳化剂质量为氢化环氧树脂与增韧剂总质量的8%~12%。
4.根据权利要求1所述的一种制备环氧树脂颗粒的方法,其特征在于,步骤3)中的固化剂为异氟尔酮二胺。
5.根据权利要求1所述的一种制备环氧树脂颗粒的方法,其特征在于,步骤4)中,形状记忆环氧树脂颗粒采用如下方法得到的:得到成型的环氧树脂颗粒后,首先利用真空抽滤瓶过滤完水分,最后在40~80℃下真空干燥2~4h。
