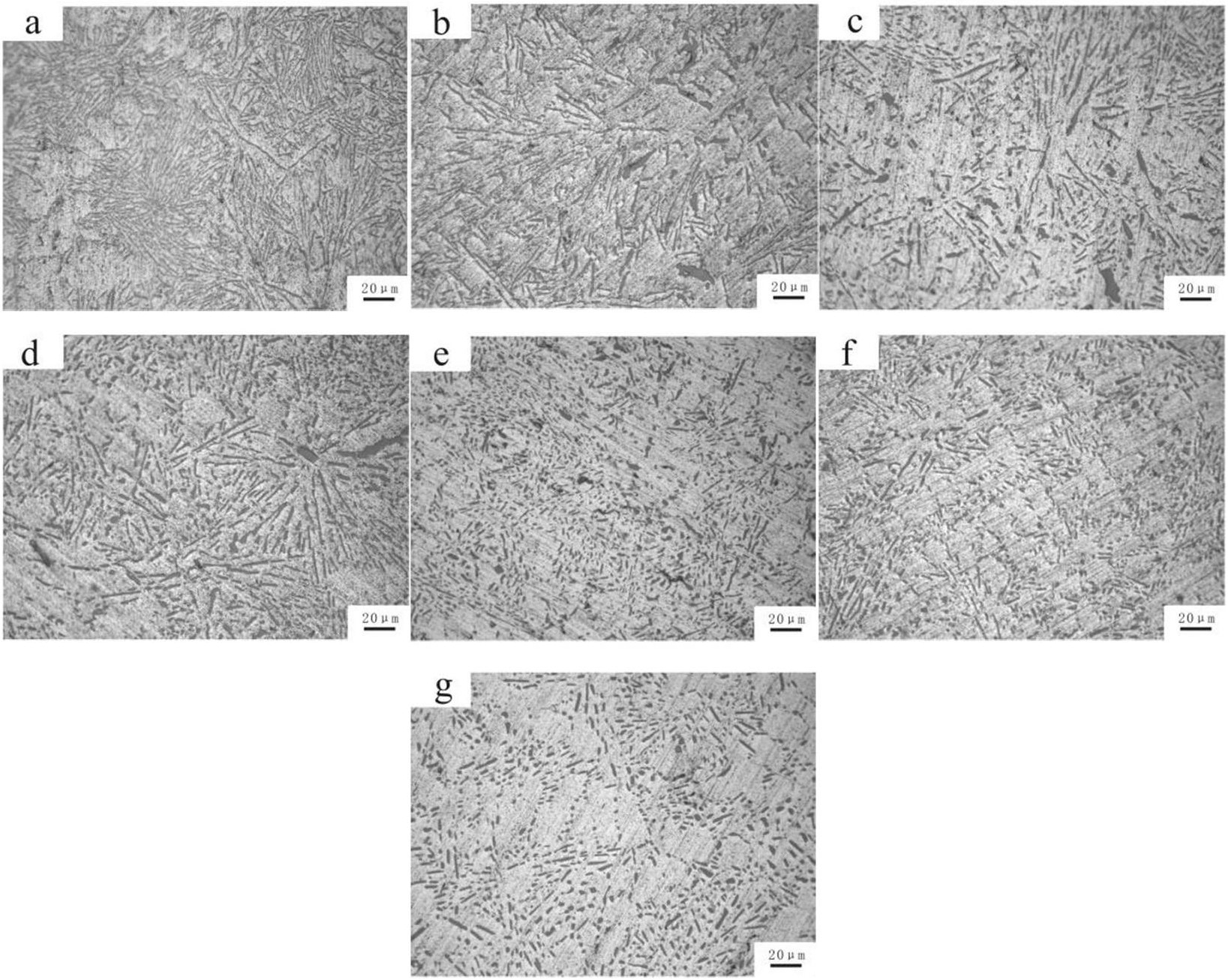

1.一种共晶铝硅合金共晶硅的球化热处理方法，其特征在于：将共晶铝硅合金在其共晶点温度577℃条件下进行3小时的退火，使球粒状的共晶硅均匀分布在铝基体中，从而最大限度地改善共晶铝硅合金综合力学性能的目的；所述共晶铝硅合金为Al-11.7wt.％Si共晶铝硅合金。

2.如权利要求1所述的一种共晶铝硅合金共晶硅的球化热处理方法，其特征在于，具体步骤如下：(1)采用井式电炉在石墨坩埚中熔炼Al-11.7wt.％Si共晶铝硅合金，将该合金液浇入金属型中，得到直径为10毫米的共晶铝硅合金试样；

(2)将试样放入577℃的管式退火炉中进行3小时的球化退火处理；

(3)退火处理后，将试样取出进行空冷。
