1.一种油菜小麦脱粒秸秆还田机,包括:

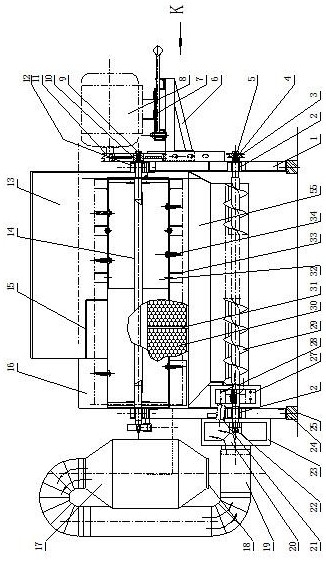

机架(1),位于机架(1)右侧的动力机构,横向装于机架(1)上的滚筒轴(14),滚筒轴(14)右端与动力机构动力连接,滚筒轴(14)上固定有带脱粒齿(34)的脱粒滚筒(32);
位于脱粒滚筒(32)上面并连接于机架(1)上的机罩(51),位于脱粒滚筒(32)下面并装于机架(1)上的分离筛(30),位于分离筛(30)下面并固定于机架(1)上的集料斗(55);
集料斗(55)底部装有绞龙(29),绞龙(29)固定于绞龙轴(28)上,且绞龙轴(28)右端与动力机构动力连接;
集料斗(55)底部左端装有与集料斗(55)连通的旋风分离机(17),绞龙轴(28)左端同时构成旋风分离机(17)的动力轴;
机罩(51)与分离筛(30)之间形成的空腔构成脱粒腔,在机罩(51)的正面开有进料口,进料口外装有进料斗(13),机罩(51)的左侧开有排桔口;
其特征在于:
排桔口开口向后开于机罩(51)的背面左侧,排桔口外装有震动筛板(38),震动筛板(38)固定于一连杆(40)的一端,连杆(40)另一端与一偏心轮(41)连接,偏心轮(41)固定在滚筒轴(14)左端,震动筛板(38)下面装有与集料斗(55)连通的回料斗(36);
震动筛板(38)外端固定于一夹布橡胶块(37)的一端,夹布橡胶块(37)的另一端固定在机架(1)上;
机架(1)上固定有伸入脱粒腔的定刀片(45),脱粒滚筒(32)上固定有动刀片(33);
动力连接方式为:机架(1)右侧设有支架(6),支架(6)上装有带输出皮带轮(11)的电机(8),滚筒轴(14)右端装有大皮带轮(10),绞龙轴(28)右端装有小皮带轮(3),大皮带轮(10)与输出皮带轮(11)之间套有皮带,大皮带轮(10)与小皮带轮(3)之间也套有皮带。
2.根据权利要求1所述的油菜小麦脱粒秸秆还田机,其特征在于:机罩(51)内位于进料口左侧处安装有限定罩(15)。
3.根据权利要求2所述的油菜小麦脱粒秸秆还田机,其特征在于:限定罩(15)包括弧形板(57)和右端的侧板(58),弧形板(57)的纵截面为与滚筒轴(14)同圆心的圆弧形。
4.根据权利要求1所述的油菜小麦脱粒秸秆还田机,其特征在于:支架(6)上设有电机调节装置(7)。
5.根据权利要求1所述的油菜小麦脱粒秸秆还田机,其特征在于:
机罩(51)正面或背面中的一面通过铰链(56)铰接于机架(1)上,另一面通过锁扣件(54)与机架(1)锁扣;
位于机罩(51)铰接面一侧的机架(1)上,沿轴向焊接有开口向下的槽钢(26);
位于机罩(51)锁扣面一侧的机架(1)上,沿轴向焊接有开口向下的另一槽钢(26),另一槽钢(26)上面通过螺栓(48)固定一角钢(44)的一角,角钢(44)的另一角向下延伸,且角钢(44)的另一角与另一槽钢(26)外侧之间留有间隙;
分离筛(30)的一端嵌在铰接面一侧的槽钢(26)开口中,分离筛(30)的另一端压在另一槽钢(26)与角钢(44)之间的间隙中,定刀片(45)固定在角钢(44)上。
6.根据权利要求1所述的油菜小麦脱粒秸秆还田机,其特征在于:定刀片(45)和动刀片(33)都是U形刀片,且当动刀片(33)在随脱粒滚筒(32)转动时与定刀片(45)形成铡刀状配合。
7.根据权利要求5所述的油菜小麦脱粒秸秆还田机,其特征在于:机架(1)上焊接有托起分离筛(30)的托架(31),且托架(31)的纵截面为与滚筒轴(14)同圆心的圆弧形。
