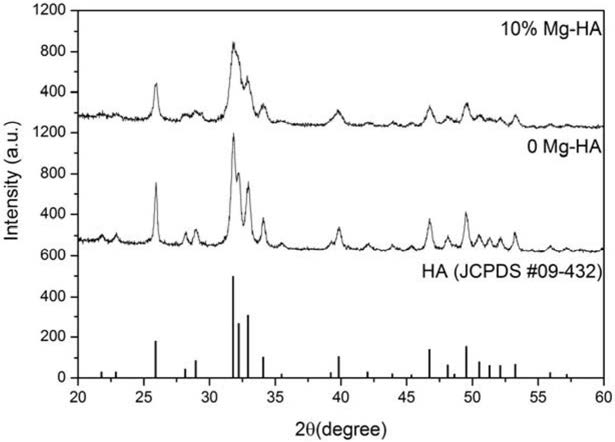

1.一种镁-羟基磷灰石吸附剂的制备方法，其特征在于，以硝酸钙、硝酸镁和磷酸铵盐为原料，以蒸馏水为溶剂配置前躯体溶液，将前躯体溶液经化学沉淀工艺均匀混合形成白色沉淀，经过多次离心洗涤，80℃干燥后600-800℃热处理得到镁-羟基磷灰石吸附剂。

2.如权利要求1所述的制备方法，其特征在于，所述前躯体溶液的制备：分别配置的

0.1-1mol/L的硝酸钙水溶液，0.1-1mol/L的硝酸镁水溶液，0.06-0.6mol/L的磷酸铵盐水溶液，各自搅拌均匀得到三种前躯体溶液。

3.如权利要求1所述的制备方法，其特征在于，所述化学沉淀工艺：常温条件下，按镁离子/(钙离子+镁离子)的摩尔份数为5-15％将硝酸钙和硝酸镁前躯体溶液进行混合，然后将此混合溶液滴加到磷酸铵盐前躯体溶液中，其中(钙+镁)/磷的摩尔比为1.67，同时不断搅拌，反应中不断滴加氨水使混合溶液的pH值恒定在10-12；待前躯体溶液滴加完后，继续搅拌1-2h，以保证充分反应，得到白色混合溶液；然后将混合溶液陈化8-24小时，混合物分为两层，上层为澄清溶液，下层为白色沉淀。

4.如权利要求1所述的制备方法，其特征在于，所述离心洗涤工艺：将混合物进行离心，并用蒸馏水对得到的沉淀物进行清洗，重复离心清洗2-3次，然后采用乙醇清洗1-2次；配置

5％的松油醇乙醇溶液，并按固液比约1g/ml在最后得到的白色沉淀物中加入适量的松油醇乙醇溶液，搅拌均匀。

5.如权利要求1所述的制备方法，其特征在于，所述热处理工艺:将得到的白色混合物放入烘箱，80℃烘干12-24h，得到白色粉体，再于600-800℃煅烧，保温2-4h，即得废水重金属离子吸附用镁-羟基磷灰石吸附剂。

6.如权利要求1～5任一所述的制备方法，其特征在于，所述磷酸铵盐为磷酸铵，磷酸氢铵，磷酸二氢铵的一种或一种以上的混合物。
