专利号: 2016109065886
申请人: 安徽信泽科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

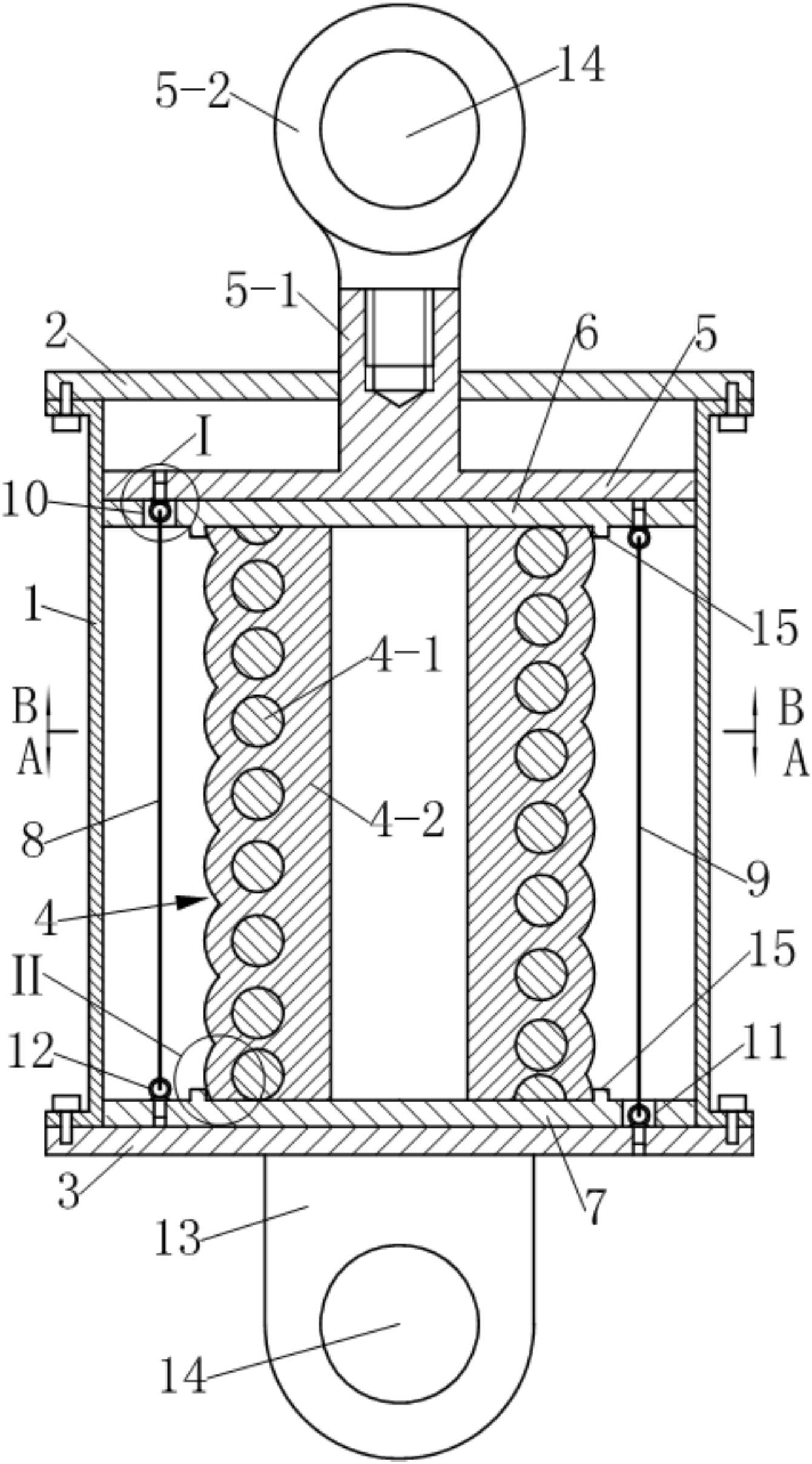

1.一种早期刚度可预设的复合弹簧阻尼器,该复合弹簧阻尼器包括导向套,该导向套的一头设有第一端盖,另一头设有第二端盖;所述的导向套内同轴设有弹簧,一驱动构件由第一端盖的外侧伸进所述的导向套内,该驱动构件包括动压板和驱动杆,其中所述的动压板位于所述弹簧的头部,所述驱动杆设在动压板上并沿导向套轴线延伸出导向套;其特征在于,所述的弹簧为复合弹簧,该复合弹簧的外径小于导向套的内径,二者之间形成一环形空间;

所述的导向套内还设有反压装置,该反压装置包括数量分别至少为三根的两组预压钢索和两块浮动压板,其中,所述的浮动压板一块设在所述动压板与复合弹簧之间,另一块设在第二端盖与复合弹簧之间;

所述的两组预压钢索分别绕导向套的轴线以直线状态对称分布于所述环形空间内,且一组预压钢索的一头分别固定在与第二端盖相邻的浮动压板上,另一头穿过与动压板相邻的浮动压板分别固定在动压板上,另一组预压钢索的一头分别固定在与动压板相邻的浮动压板上,另一头穿过与第二端盖相邻的浮动压板分别固定在第二端盖上;

所述的浮动压板上,在穿过所述预压钢索的位置分别设有穿设该预压钢索的通孔,该通孔的孔径大于所穿设的预压钢索的直径;

所述的导向套与两块浮动压板之间分别采用动配合;

张紧两组预压钢索,使两块浮动压板之间的距离等于将复合弹簧压缩至预设早期刚度的长度。

2.根据权利要求1所述的一种早期刚度可预设的复合弹簧阻尼器,其特征在于,该早期刚度可预设的复合弹簧阻尼器为用于建筑结构抗震加固的阻尼器。

3.根据权利要求1所述的一种早期刚度可预设的复合弹簧阻尼器,其特征在于,该早期刚度可预设的复合弹簧阻尼器为用于建筑物抗震的竖向隔震装置。

4.根据权利要求1、2或3所述的一种早期刚度可预设的复合弹簧阻尼器,其特征在于,所述的预压钢索为钢丝绳或预应力钢铰线。

5.根据权利要求4所述的一种早期刚度可预设的复合弹簧阻尼器,其特征在于,所述的两组预压钢索的另一头均由钢索自锁锚具固定,其中一组预压钢索的另一头固定在动压板上,另一组预压钢索的另一头固定在第二端盖上;所述的钢索自锁锚具由安装孔、夹爪和防松螺栓构成,其中,所述的安装孔设在动压板或第二端盖上;所述的安装孔由一段锥孔和一段螺纹孔组成,其中所述锥孔位于靠近浮动压板的一侧,且尖头指向所述浮动压板,螺纹孔位于远离浮动压板的一侧;

所述的夹爪为与所述锥孔相匹配圆锥形,并由3~5瓣爪片组成,其体内沿轴线设有夹持相应预压钢索的装夹孔;

所述的防松螺栓与所述螺纹孔相匹配,且体内沿轴线设有直径大于所述的预压钢索直径的圆孔;

所述的夹爪安装在所述锥孔内,防松螺栓安装在所述螺纹孔内。

6.根据权利要求5所述的一种早期刚度可预设的复合弹簧阻尼器,其特征在于,所述两块浮动压板相对的表面上分别设有一定位环,所述复合弹簧的两头分别嵌在所述的定位环内。
