专利号: 2016109067576
申请人: 安徽信泽科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

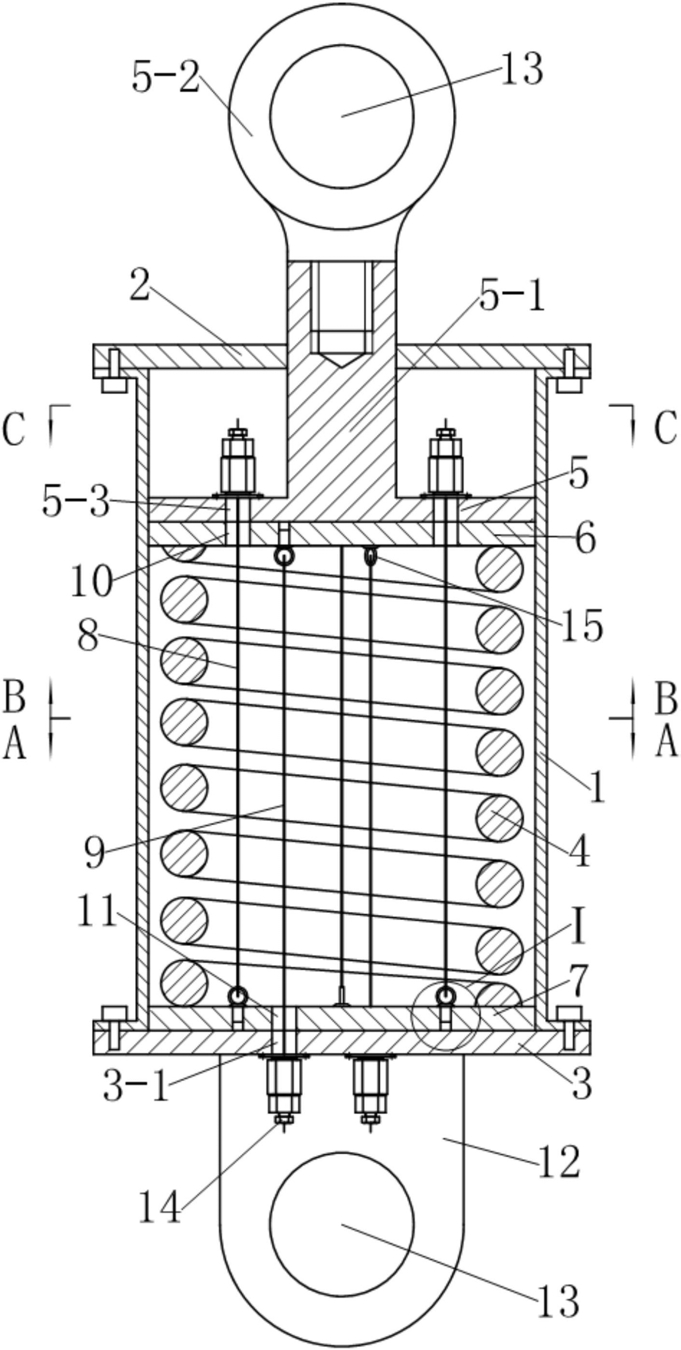

1.一种早期刚度可调的螺旋弹簧阻尼器,该阻尼器包括导向套,该导向套的一头设有第一端盖,另一头设有第二端盖;所述的导向套内同轴设有圆柱形螺旋压缩弹簧,一驱动构件由第一端盖的外侧伸进所述的导向套内,该驱动构件包括动压板和驱动杆,其中所述的动压板位于圆柱形螺旋压缩弹簧的头部,所述驱动杆设在动压板上并沿导向套轴线延伸出导向套;其特征在于,所述的导向套内还设有反压装置,该反压装置包括数量分别至少为三根的两组预压钢索、两块浮动压板和数量为所述两组预压钢索数量之和的钢索自锁张紧锚具,其中,所述的两块浮动压板,一块设在所述驱动构件与圆柱形螺旋压缩弹簧之间,另一块设在第二端盖与圆柱形螺旋压缩弹簧之间;

所述的钢索自锁张紧锚具由第一自定心锁紧夹具、第二自定心锁紧夹具、防扭压缩弹簧和平面轴承组成,其中:A)所述的第一自定心锁紧夹具具有一连接座,该连接座一端的中部设有轴向延伸的圆柱形凸台,该凸台的体内沿轴心线设有由3~5瓣爪片组成的第一锥形夹爪,外周面套设有张紧螺套;其中,所述第一锥形夹的小头指向连接座,所述张紧螺套的外周面为正六边形;

B)所述的第二自定心锁紧夹具具有一锥套,该锥套的体内沿轴线依次设有由3~5瓣爪片组成的第二锥形夹爪和空心螺栓,其中,所述的空心螺栓的头部与第二锥形夹爪的大头相对,所述锥套的外周面为正六边形;

C)所述的平面轴承由滚珠—保持架组件和分别设在张紧螺套与锥套相对的端面上的环形滚道构成,其中所述的环形滚道与滚珠—保持架组件中的滚珠相匹配;

D)所述第二自定心锁紧夹具位于所述张紧螺套头部的外侧,且第二锥形夹爪小头与第一锥形夹爪小头的指向一致;所述的平面轴承位于所述张紧螺套与锥套之间,所述的防扭压缩弹簧设在张紧螺套的内孔中;当预压钢索由第一锥形夹爪的爪片之间经防扭压缩弹簧与平面轴承的中心孔以及第二锥形夹爪的爪片之间穿出后,在预压钢索张力作用下,所述防扭压缩弹簧的一头作用在第一锥形夹爪上,另一头作用在锥套上;

所述的两组预压钢索分别绕导向套的轴线以直线状态对称分布于所述圆柱形螺旋压缩弹簧的中心孔内,且,一组预压钢索的一头分别固定在与驱动构件相邻的浮动压板上,另一头分别穿过与第二端盖相邻的浮动压板由所述的钢索自锁张紧锚具锚固在第二端盖上;

另一组预压钢索的一头分别固定在与第二端盖相邻的浮动压板上,另一头分别穿过与驱动构件相邻的浮动压板由所述的钢索自锁张紧锚具锚固在驱动构件上;

所述的浮动压板上在穿过所述预压钢索的位置分别设有穿过该预压钢索的通孔,该通孔的孔径大于所穿设的预压钢索的直径;

张紧两组预压钢索,使两块浮动压板之间的距离等于将圆柱形螺旋压缩弹簧压缩至预设早期刚度的长度。

2.根据权利要求1所述的一种早期刚度可调的螺旋弹簧阻尼器,其特征在于,该早期刚度可调的螺旋弹簧阻尼器为用于建筑结构抗震加固的阻尼器。

3.根据权利要求1所述的一种早期刚度可调的螺旋弹簧阻尼器,其特征在于,该早期刚度可调的螺旋弹簧阻尼器为用于建筑物抗震的竖向隔震装置。

4.根据权利要求1、2或3所述的一种早期刚度可调的螺旋弹簧阻尼器,其特征在于,所述的预压钢索为钢丝绳或预应力钢铰线。
