专利号: 2016109067913
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

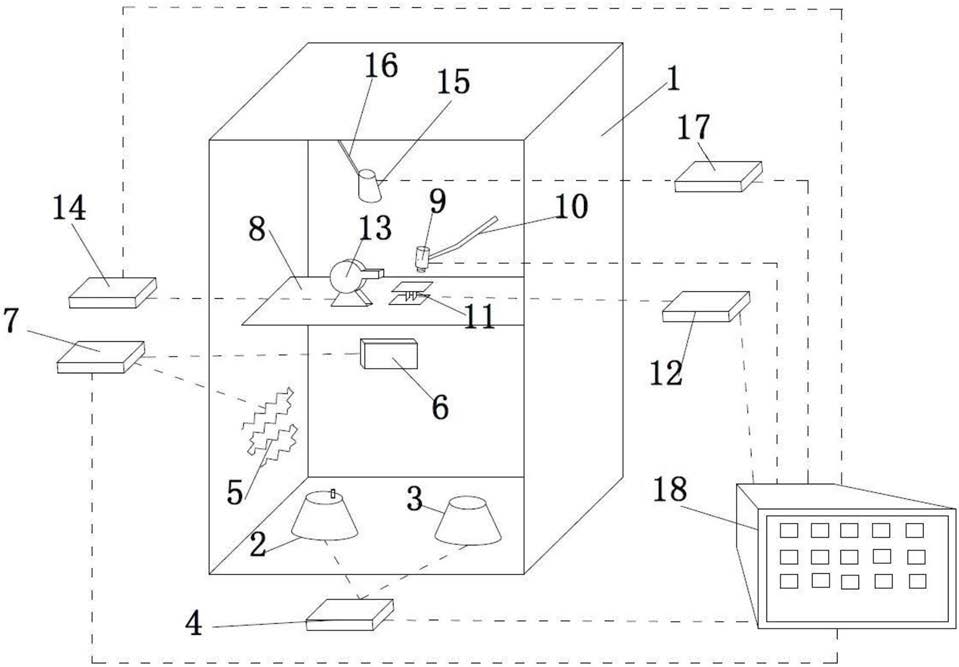

1.一种岩土体风化试验系统,其特征在于:包括恒温恒湿箱体、加湿器、除湿器、湿度控制模块、加热丝、半导体制冷片、温度控制模块、试验平台、微型电子显微镜、微型电子显微镜支架、高精度称重传感器、称重传感器模块、空气循环机、空气循环控制模块、温湿度传感器探头、温湿度传感器探头支架、温湿度传感器模块和微机;

将温湿度传感器探头支架的一端焊接在恒温恒湿箱体内部的顶板上,温湿度传感器探头悬挂在温湿度传感器探头支架的另一端,温湿度传感器探头与温湿度传感器模块连接,在恒温恒湿箱体内部焊接一试验平台,试验平台上面固定一个高精度称重传感器和一个空气循环机,空气循环机的出风口方向正对高精度称重传感器,高精度称重传感器与称重传感器模块连接,空气循环机与空气循环机模块连接,微型电子显微镜固定在位于恒温恒湿箱体内部的微型电子显微镜支架一端,微型电子显微镜支架的另一端焊接在恒温恒湿箱体内,微型电子显微镜镜头朝向称重传感器的顶端,在恒温恒湿箱体内壁上分别安装加热丝和半导体制冷片,加热丝和半导体制冷片与温度控制模块连接,在恒温恒湿箱体底板上安装加湿器和除湿器,并将加湿器和除湿器与湿度控制模块连接,将微型电子显微镜、空气循环控制模块、称重传感器模块、温度控制模块、湿度控制模块和温湿度传感器模块分别与微机连接。

2.根据权利要求1所述的岩土体风化试验系统,其特征在于:所述温度控制模块的控制范围为-20℃~50℃,控制精度为0.1℃;湿度控制模块的控制范围为20%~100%RH,控制精度为1%RH;高精度称重传感器的量程为200g,传感器精度为0.001g;微型电子显微镜的放大倍率区间为1~10000倍;空气循环控制模块的风流速度控制范围为0m/s~10m/s。

3.根据权利要求1或2所述的岩土体风化试验系统,其特征在于:所述称重传感器模块、空气循环控制模块、温度控制模块、湿度控制模块和温湿度传感器模块均位于恒温恒湿箱体外部。

4.根据权利要求1所述岩土体风化试验系统的试验方法,其特征在于,该试验方法包括以下步骤:

在试验开始前,在微机上设置恒温恒湿箱体内的温度、湿度和风流速度,微机根据温湿度传感器探头获得的恒温恒湿箱体内的温度和湿度值,将控制信号分别发送至温度控制模块、湿度控制模块和空气循环控制模块,启动对应的空气循环机、加湿机或除湿机、加热丝或半导体制冷片,将恒温恒湿箱体内的风流速度、湿度和温度调整至微机上的设定值;

在微机上设置数据监测和记录的频率,然后开始试验,微机通过高精度称重传感器得到的岩土体的质量随时间的变化规律,自动计算出岩土体在风化过程中的含水率演化规律,同时,微机通过微型电子显微镜监测并记录岩土体的细观结构随含水率的同步演化规律,当微机监测到的岩土体含水率在24小时内保持稳定不变,且当岩土体的细观结构也基本不发生变化后,停止试验。
