1.一种海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，其由珊瑚磷酸钾镁水泥基粉料和海水混合得到，所述珊瑚磷酸钾镁水泥基粉料和所述海水的质量比为1：0.09～0.11，按质量百分数计，所述珊瑚磷酸钾镁水泥基粉料包括：磷酸钾镁水泥             75％～90％；

珊瑚微粉                 5％～15％；以及镍渣粉                   5％～10％。

2.根据权利要求1所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，按质量百分数计，所述磷酸钾镁水泥包括：死烧氧化镁粉              60％～68％；

磷酸二氢钾                22％～30％；以及复合缓凝剂                9％～11％。

3.根据权利要求2所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，所述死烧氧化镁粉中MgO含量≥90％，所述死烧氧化镁粉的比表面积为200～240m2/kg。

4.根据权利要求2所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，所述磷酸二氢钾的粒度为245～350μm。

5.根据权利要求2所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，所述复合缓凝剂由四硼酸钠、十二水合磷酸氢二钠和无机氯盐组成。

6.根据权利要求1所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，所述珊瑚微粉的细度为45～75μm。

7.根据权利要求1所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，所述珊瑚微粉由珊瑚或珊瑚砂研磨得到，所述珊瑚或珊瑚砂中的CaCO3含量为85％～98％，氯离子含量为0.05％～0.15％，表观密度为1800～2500kg/m3。

8.根据权利要求1所述的海水拌和珊瑚磷酸钾镁水泥基材料，其特征在于，所述镍渣粉由镍渣粉磨得到，其中CaO含量为1.5％～5％，细度为38～53μm。

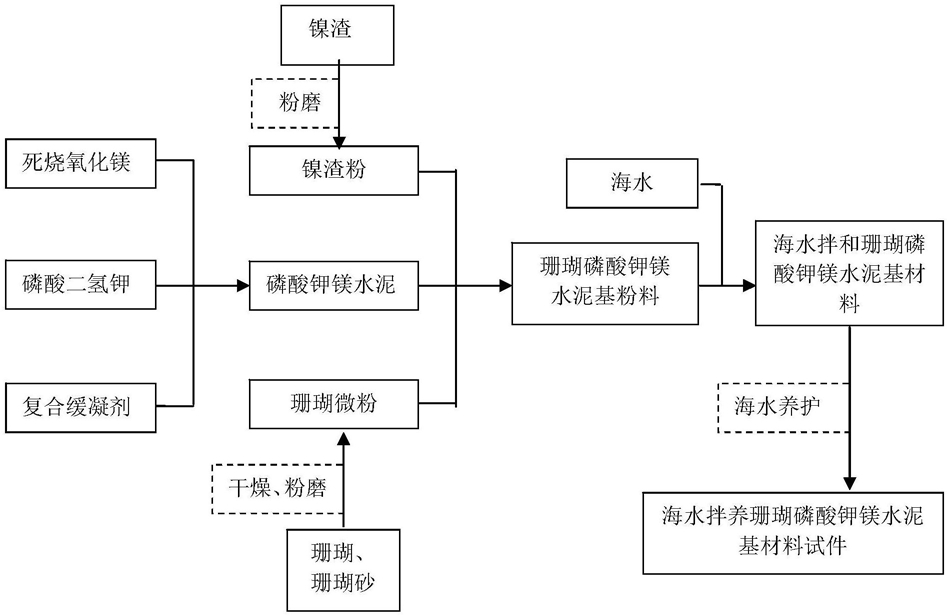

9.一种制造如权利要求1所述的海水拌和珊瑚磷酸钾镁水泥基材料的制备方法，其特征在于，其包括以下步骤：按质量百分数计，称取75％～90％磷酸钾镁水泥；5％～15％珊瑚微粉；以及5％～10％镍渣粉，混合均匀得到珊瑚磷酸钾镁水泥基粉料；

按质量比1：0.09～0.11，称取所述珊瑚磷酸钾镁水泥基粉料和海水，拌和均匀。

10.一种海水拌养珊瑚磷酸钾镁水泥基材料试件的养护方法，其特征在于，其包括以下步骤：先将如权利要求1至8中任一项所述的海水拌和珊瑚磷酸钾镁水泥基材料形成试件，再将所述试件于温度为10～30℃、湿度为60％～85％的环境中自然养护1～3d后，接着浸入10～30℃的海水中养护28～60d，即得所述海水拌养珊瑚磷酸钾镁水泥基材料试件。
