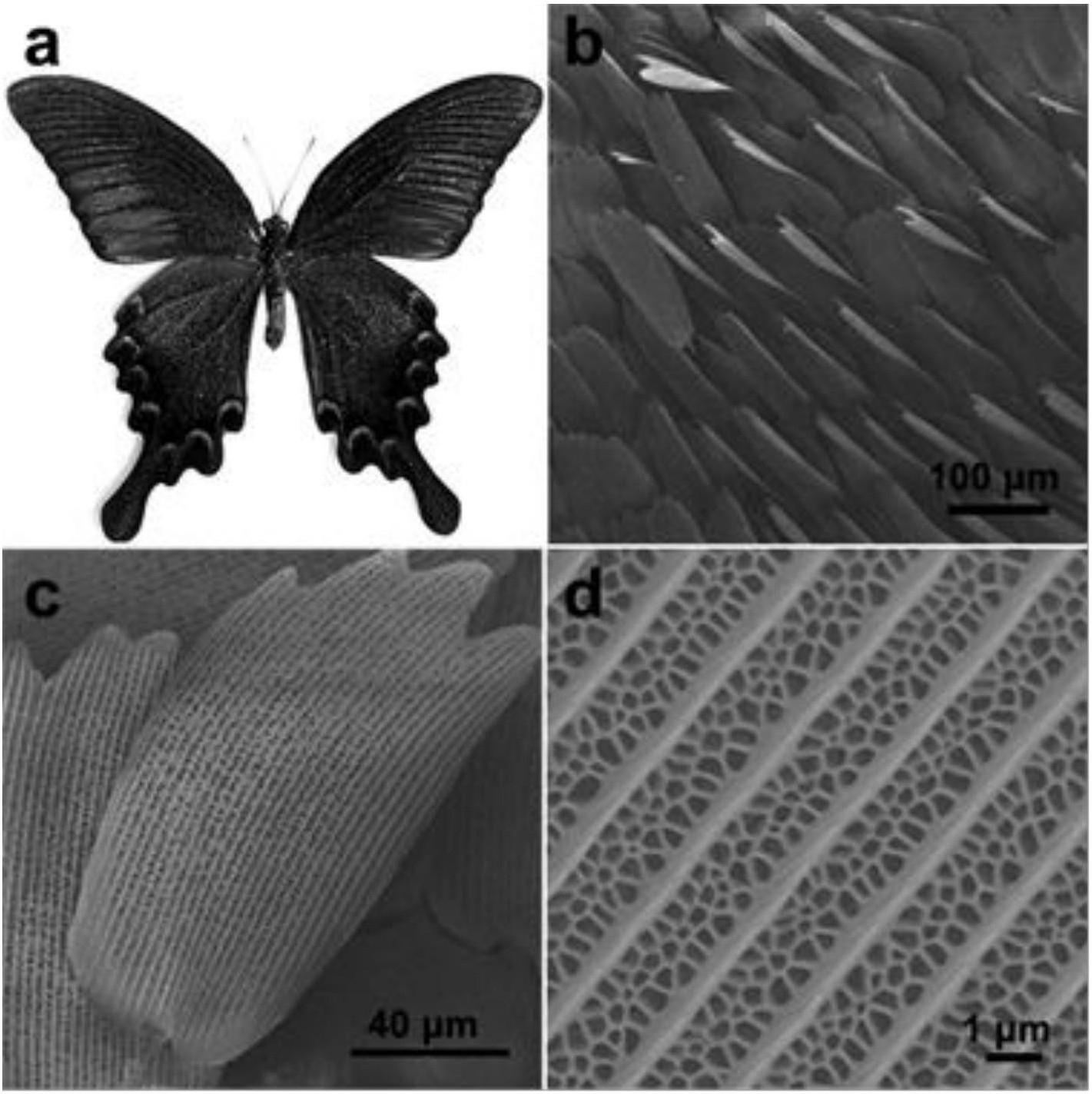

1.一种以昆虫翅膀为原料制备石墨烯和石墨烯基材料的方法，具有如下步骤：(1)取昆虫翅膀，放入装有去离子水的容器中，在室温以上的烘箱中与水加热0.5-48小时，待冷却至室温后，取出昆虫翅膀，放入烘箱中干燥；

(2)称取步骤(1)的已烘干的昆虫翅膀浸入到溶解有金属盐的乙醇溶液中，昆虫翅膀与金属盐的质量比为0.001～1000，放入冻干仪中，冷冻真空干燥24-72小时；

(3)将步骤(2)中冻干好的昆虫翅膀，放入到坩埚中，于惰性气氛中，在管式炉中于500～2000℃的煅烧1-10小时，然后冷却至室温；

(4)将步骤(3)中的制品从管式炉中取出，即得到石墨烯和石墨烯基材料。

2.根据权利要求1所述的一种以昆虫翅膀为原料制备石墨烯和石墨烯基材料的方法，其特征在于，所述步骤(1)的昆虫翅膀为常见蝴蝶、蜻蜓和蝉的翅膀。

3.根据权利要求1所述的一种以昆虫翅膀为原料制备石墨烯和石墨烯基材料的方法，其特征在于，所述步骤(2)的金属盐为对石墨烯生长有催化作用的金属的盐：氯化铁、硝酸跌、硫氰化铁、硫酸铁或者血红素。

4.根据权利要求1所述的一种以昆虫翅膀为原料制备石墨烯和石墨烯基材料的方法，其特征在于，所述步骤(2)的冷冻真空干燥也可以是烘干。

5.根据权利要求1所述的一种以昆虫翅膀为原料制备石墨烯和石墨烯基材料的制备方法，其特征在于，所述步骤(3)的惰性气氛为氮气或者氩气气氛。

6.根据权利要求1所述的一种以昆虫翅膀为原料制备石墨烯和石墨烯基材料的制备方法，其特征在于，石墨烯基材料为石墨烯和石墨的复合物、掺杂有氮的石墨烯和掺杂有氮的石墨烯-石墨复合物。
