专利号: 2016109087993
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

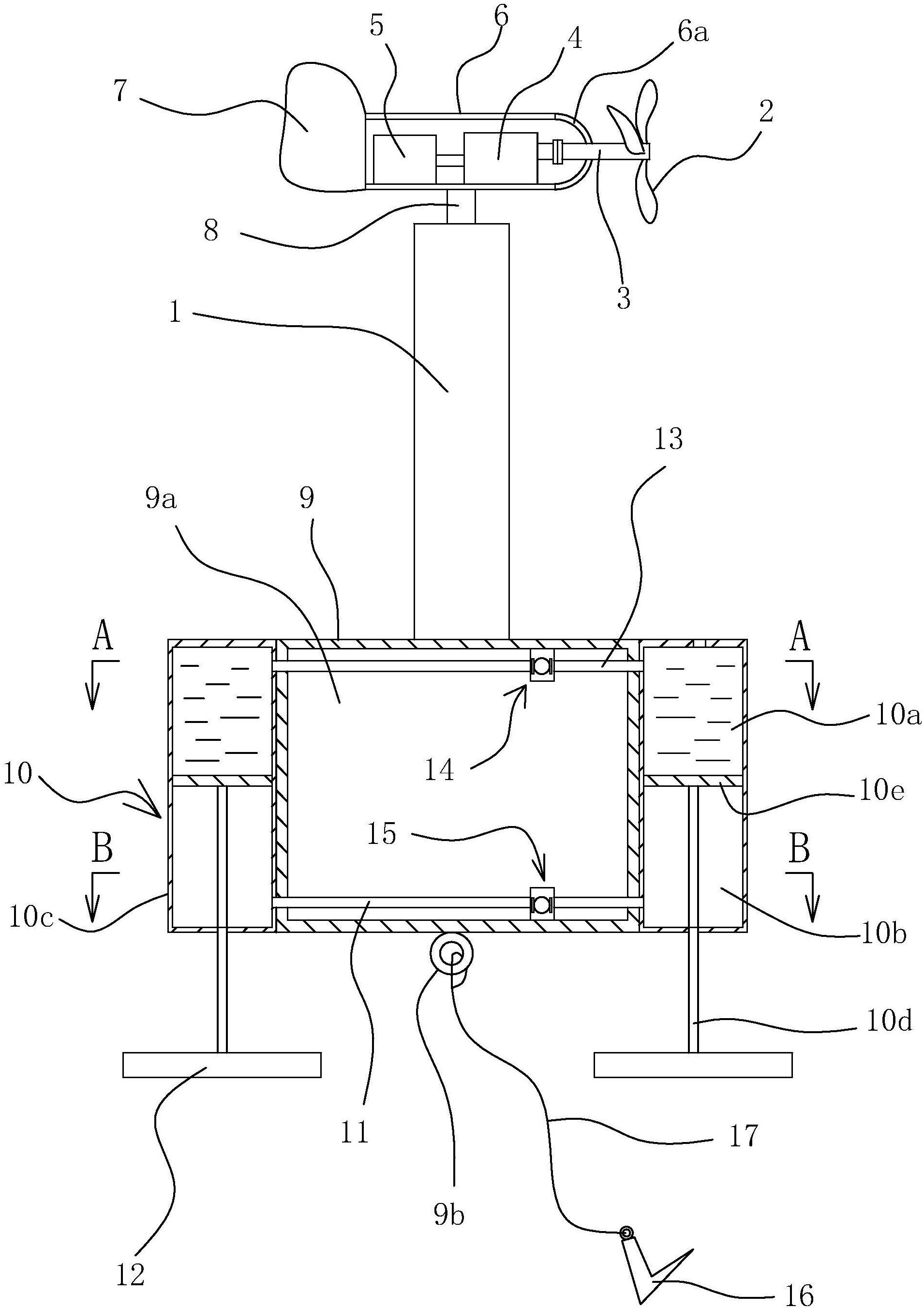

1.一种海洋风力发电装置,包括支柱(1)和设置在支柱(1)上端的风力发电机机构,其特征在于,所述支柱(1)的下端设置有浮体(9),所述浮体(9)的水平截面呈矩形,所述浮体(9)的四个角处均设置有活塞缸(10),所述活塞缸(10)包括活塞(10e)、缸体(10c)和活塞杆(10d),所述缸体(10c)具有内腔,所述活塞(10e)设置在缸体(10c)的内腔中,所述活塞(10e)把缸体(10c)的内腔分隔为液体腔(10a)和气体腔(10b),所述液体腔(10a)位于缸体(10c)内腔的上端,所述气体腔(10b)位于缸体(10c)内腔的下端,所述活塞杆(10d)活动设置在缸体(10c)的下端,所述活塞杆(10d)和缸体(10c)之间密封设置,所述活塞杆(10d)的上端位于气体腔(10b)中并且端部和活塞(10e)的下侧面固连,所述活塞杆(10d)的下端位于缸体(10c)外并且端部设置有调节板(12),位于浮体(9)对角上的两个活塞缸(10)的液体腔(10a)通过液体管(13)连通,位于浮体(9)对角上的两个活塞缸(10)的气体腔(10b)通过气体管(11)连通,所述液体腔(10a)和液体管(13)中充满液体,所述气体腔(10b)和气体管(11)中充满气体,所述浮体(9)的下端面的中部固连有固定环(9b),所述固定环(9b)和固定绳索(17)的一端连接,所述固定绳索(15)的另外一端和定位锚(16)连接。

2.根据权利要求1所述的一种海洋风力发电装置,其特征在于,所述液体管(13)上设置有当液体管(13)中的液体流动时能够产生电能的发电装置一(14),所述发电装置一(14)包括密封箱一(14a)、转轴一(14d)、发电叶轮一(14e)和发电机二(14b),密封箱一(14a)的横截面呈矩形,所述液体管(13)和密封箱一(14a)的两相对侧壁连通,所述转轴一(14d)转动设置在密封箱一(14a)的另外两相对侧壁上,所述发电叶轮一(14e)设置在转轴一(14d)上,所述转轴一(14d)的一端伸出密封箱一(14a)的侧壁和发电机二(14b)的输入端固连,该转轴一(14d)和密封箱一(14a)的侧壁之间密封设置,所述发电机二(14b)通过支架一(14c)设置在密封箱一(14a)的外壁上。

3.根据权利要求1所述的一种海洋风力发电装置,其特征在于,所述气体管(11)上设置有当气体管(11)中的气体流动时能够产生电能的发电装置二(15),所述发电装置二(15)包括密封箱二(15a)、转轴二(15d)、发电叶轮二(15e)和发电机三(15b),密封箱二(15a)的横截面呈矩形,所述液体管(13)和密封箱二(15a)的两相对侧壁连通,所述转轴二(15d)转动设置在密封箱二(15a)的另外两相对侧壁上,所述发电叶轮二(15e)设置在转轴二(15d)上,所述转轴二(15d)的一端伸出密封箱二(15a)的侧壁和发电机三(15b)的输入端固连,该转轴二(15d)和密封箱二(15a)的侧壁之间密封设置,所述发电机三(15b)通过支架二(15c)设置在密封箱二(15a)的外壁上。

4.根据权利要求1或2或3所述的一种海洋风力发电装置,其特征在于,所述浮体(9)具有安装腔(9a),所述液体管(13)、气体管(11)、发电装置一(14)和发电装置二(15)均设置在安装腔(9a)中。

5.根据权利要求4所述的一种海洋风力发电装置,其特征在于,所述风力发电机机构包括壳体(6)、增速器(4)、发电机一(5)、尾翼(7)、传动轴(3)、固定轴(8)、导流壳(6a)和叶轮(2),所述壳体(6)呈圆管状,所述尾翼(7)设置在壳体(6)的一端,所述导流壳(6a)设置在壳体(6)的另外一端,所述增速器(4)和发电机一(5)设置在壳体(6)内,所述传动轴(3)转动设置在导流壳(6a)上,所述传动轴(3)的一端位于导流壳(6a)的外侧并且端部固连有叶轮(2),所述传动轴(3)的另外一端位于壳体(6)内并且端部和增速器(4)的输入轴连接,所述增速器(4)的输出轴和发电机一(5)的输入轴连接,所述固定轴(8)的上端和壳体(6)固连,所述固定轴(8)的下端转动连接在支柱(1)的上端。

6.根据权利要求5所述的一种海洋风力发电装置,其特征在于,所述叶轮(2)的叶片有三片。

7.根据权利要求3所述的一种海洋风力发电装置,其特征在于,所述液体管(13)和气体管(11)均为不锈钢管。

8.根据权利要求1或2或3或4所述的一种海洋风力发电装置,其特征在于,所述调节板(12)的形状为圆形。
