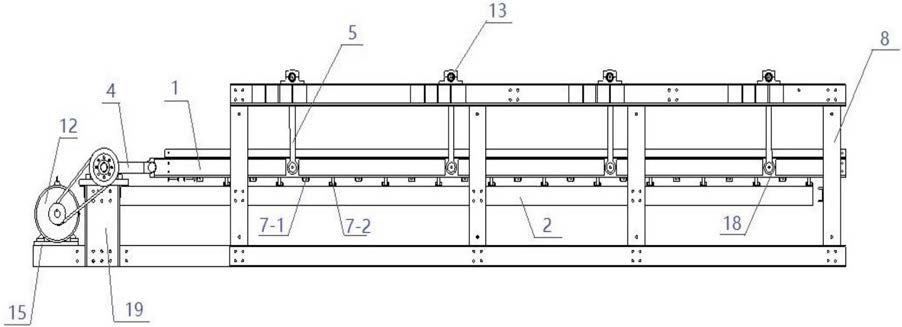

1.一种单边驱动式摇摆筛,其特征在于:它包括底座、上筛箱(1)、下筛箱(2)、弹性筛网(3)、柄连杆(4)、悬挂杆(5)、传动轴(6)、机架(8)、机架大梁(11)、电动机(12)、皮带轮(14)、可调式电机底座(15)、机架横梁(17)和传动端支撑柱(19);
所述的机架(8)固定在底座上;所述的电动机(12)通过可调式电机底座(15)安装在底座的一侧,电动机(12)通过皮带轮(14)与传动轴(6)相连,传动轴(6)设在传动端支撑柱(19)上;
所述的传动轴(6)为由中向两侧对称的阶梯轴,阶梯轴包括依次与中部轴对称相连的第二支撑轴段(6-5)、连接段(6-4)、偏心段(6-3)和第一支撑轴段(6-2),阶梯轴的一端连有安装皮带轮(14)的轴头(6-1),所述第一支撑轴段(6-2)通过滑动轴承安装在第一轴承座(10)上,所述第二支撑轴段(6-5)通过滑动轴承安装在第二轴承座(9)上,所述偏心段(6-3)通过曲柄连杆(4)和上筛箱(1)的横梁相连,组成曲柄滑块机构;
所述的机架(8)通过减振基座固定在地面上,或直接固定在地面上,所述的机架(8)包括平行设置的两条机架大梁(11)和并行排布在两条机架大梁(11)上的若干组机架横梁(17);
所述的下筛箱(2)固定在机架(8)上,位于上筛箱(1)的下部,与上筛箱(1)相平行,所述的上筛箱(1)通过悬挂杆(5)悬挂在机架横梁(17)上;
所述的弹性筛网(3)安装在支撑架(7)上。
2.根据权利要求1所述的单边驱动式摇摆筛,其特征在于:所述的传动端支撑柱(19)为槽钢,下端连接在底座上,上端通过角钢连接在传动轴的轴承座底板上。
3.根据权利要求1所述的单边驱动式摇摆筛,其特征在于:所述的上筛箱(1)与悬挂杆(5)连接处设有起缓冲作用的ROSTA橡胶弹簧(18)。
4.根据权利要求1所述的单边驱动式摇摆筛,其特征在于:所述的下筛箱(2)通过螺栓连接或焊接固定在机架(8)上。
5.根据权利要求1所述的单边驱动式摇摆筛,其特征在于:所述传动轴(6)的轴承座安装处开有一个定期润滑中间轴承的注油孔。
6.根据权利要求1所述的单边驱动式摇摆筛,其特征在于:所述的悬挂杆(5)为刚性悬挂杆或柔性悬挂杆。
7.根据权利要求1所述的单边驱动式摇摆筛,其特征在于:所述的弹性筛网(3)由聚氨酯制成。
