专利号: 2016109145931
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

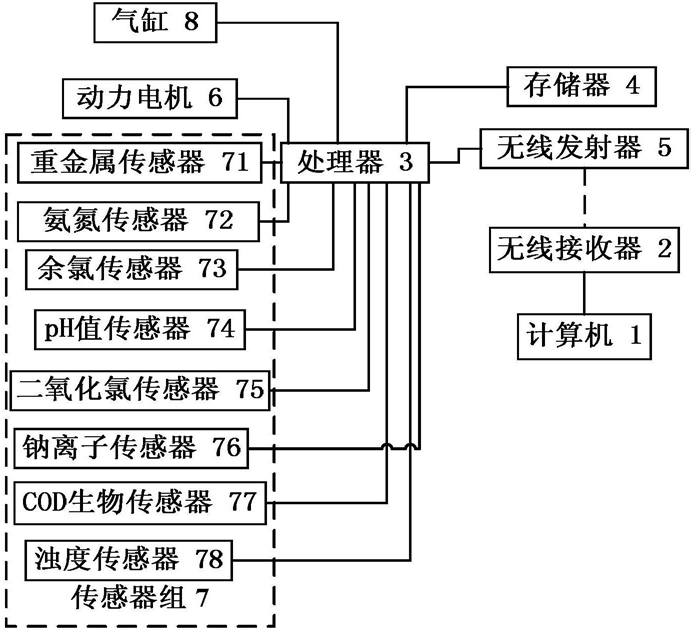

1.一种养殖场废水处理效果实时监测方法,其特征是,包括计算机(1)、无线接收器(2)、3个设于废水池中的椭圆形导轨;各个椭圆形导轨一端均与废水池壁连接,另一端均伸到废水池中部;每个椭圆形导轨上均设有水质检测装置,每个水质检测装置均包括壳体,设于壳体内的处理器(3),存储器(4),无线发射器(5)和驱动电机(6),壳体下部设有可伸入水中的传感器组(7);每个水质检测装置均通过两个滚轮与椭圆形导轨接触,驱动电机与设于两个滚轮之间的转轴连接;每个水质检测装置的处理器分别与存储器、无线发射器、驱动电机和传感器组电连接;无线接收器与计算机电连接;

包括如下步骤:

(1-1)每个水质检测装置的处理器通过驱动电机控制2个滚轮转动,壳体带动传感器组从靠近废水池壁处至废水池中部做往复运动;

(1-2)每个传感器组均包括重金属传感器、氨氮传感器、余氯传感器、pH值传感器、二氧化氯传感器、钠离子传感器、COD生物传感器、浊度传感器;

(1-3)每个水质检测装置的处理器控制无线发射器发送各个传感器的检测信号,无线接收器接收检测信号,计算机将每种传感器的检测信号进行平均,得到每种传感器的平均检测信号;

(1-4)对平均检测信号均进行如下处理:

对于每个传感器的平均检测信号中的每个时刻t,计算机计算t-T时刻至t时刻的电压幅度均值VU(t)、电压幅度最大值MA(t)和电压幅度最小值MI(t);

设定

其中, 设定重金属传

感器、氨氮传感器、余氯传感器、pH值传感器、二氧化氯传感器、钠离子传感器、COD生物传感器、浊度传感器的V(t)分别为Vs1(t)、Vs2(t)、Vs3(t)、Vs4(t)、Vs5(t)、Vs6(t)、Vs7(t)、Vs8(t);

(1-5)利用公式

计算综合判断指标Eva(t);

当Eva(t)≥R1的时候,计算机做出当前时刻水质良好的判断;

当R1>Eva(t)≥R2,计算机做出当前时刻水质中性的判断;

当Eva(t)<R2,计算机做出当前时刻水质差的判断。

2.根据权利要求1所述的养殖场废水处理效果实时监测方法,其特征是,对步骤(1-3)中的平均检测信号进行如下处理:设每种传感器的平均检测信号为s(n)=[s(0),s(1),...,s(n-1)],利用公式对s(i)的继承连续性进行判定,

当 或 则将s(i)删除,i=1,2,...,n-2;

得到满足继承连续性的平均检测信号。

3.根据权利要求1所述的养殖场废水处理效果实时监测方法,所述壳体下部设有用于容纳各个传感器的筒状金属网,壳体内设有气缸(8),气缸的伸缩杆下端与筒状金属网上端连接,气缸与处理器电连接;其特征是,步骤(1-2)中还包括如下步骤:处理器控制气缸带动金属网下降至存储器中预设的高度。

4.根据权利要求1所述的养殖场废水处理效果实时监测方法,其特征是,壳体下部设有下端开口的导向筒,金属网位于导向筒中,导向筒周壁上设有若干交错排列的通孔;金属网通过若干个滑块与导向筒内周面接触,导向筒下边缘内侧设有与金属网接触的环形毛刷。

5.根据权利要求1所述的养殖场废水处理效果实时监测方法,其特征是,步骤(1-3)和(1-4)之间还包括如下修正步骤:计算机在平均检测信号中选取若干个时间间隔为Δt的采样值,各个采样值按照时间先后顺序排列构成检测信号I(t);

对于I(t)中第一个采样值和最后一个采样值之外的每个采样值ES(t1),利用公式计算平稳系数ratio;

计算机中预先设有依次增大的权重阈值0.5,1和1.65;

对于ratio位于[1-A1,1+A1]范围内的采样值,将采样值修正为B1ES(t1),A1为0.2至

0.3,B1为小于0.4的实数;

对于ratio位于(0.6,1-A1)或(1+A1,1.65)范围内的采样值,将采样值修正为B2ES(t1),用修正过的各个采样值代替I(t)中的对应采样值,得到经过修正的检测信号I(t),用检测信号I(t)替换平均检测信号。

6.根据权利要求1或2或3或4或5所述的养殖场废水处理效果实时监测方法,其特征是,R1为5.7至6.3;R2为2.1至3.4。
