专利号: 2016109146648
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

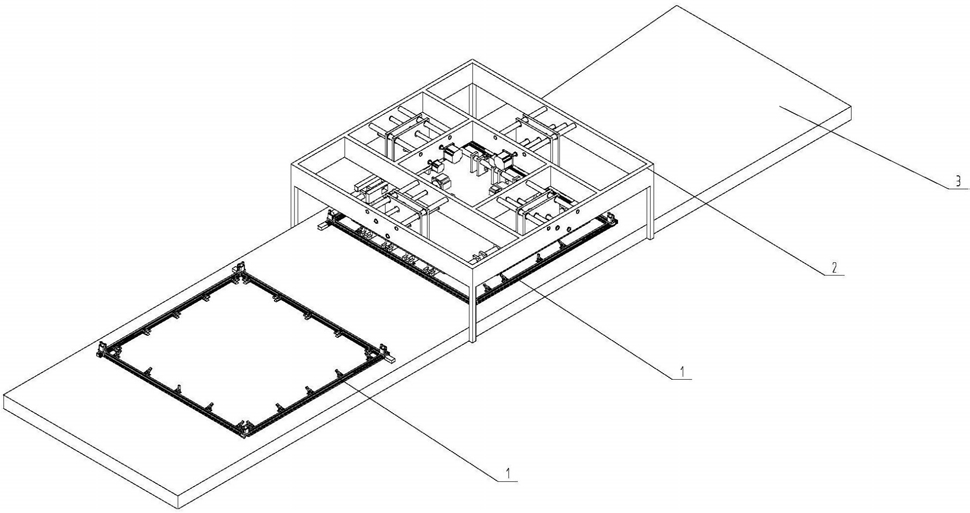

1.一种多适应性毛皮撑开装置,其特征在于:包括夹皮机构(1)和撑皮机构(2),所述夹皮机构(1)设有多组,每组夹皮机构(1)均直接放置在传送带(3)上并随传送带(3)移动,所述撑皮机构(2)设有一组,撑皮机构(2)固定在传送带(3)上方,并对经过撑皮机构(2)下方夹皮机构(1)内的毛皮撑开,使毛皮被夹紧机构夹紧;所述夹皮机构(1)包括四根形状结构完全一致的压紧夹支撑杆(101)和多个压紧夹(102);每根压紧夹支撑杆(101)的头部均设有齿条(103),每根压紧夹支撑杆(101)的尾部均设有与相邻压紧夹支撑杆(101)的头部齿条(103)相配合并垂直于相邻压紧夹支撑杆(101)上齿条(103)方向的齿槽(104),四根压紧夹支撑杆(101)的首尾依次通过齿条(103)和齿槽(104)配合连接成一个方形框架,每根压紧夹支撑杆(101)的内侧均固定安装有多个压紧夹(102),每个压紧夹(102)的开口朝向方形框架的内侧;所述撑皮机构(2)包括固定架(201)、推开夹板(202)、夹紧电机(203)、推开电机(204)、直线导杆(205)、推夹座安装杆(206)和推夹座(207),所述直线导杆(205)设置在固定架(201)上,推开夹板(202)套装在所述直线导杆(205)上并能沿所述直线导杆(205)滑动,所述夹紧电机(203)的电机头连接所述推开夹板(202)并带动所述推开夹板(202)的夹紧与松开,所述推开电机(204)固定在固定架(201)上,推开电机(204)的电机头连接所述推开夹板(202)并带动所述推开夹板(202)沿所述直线导杆(205)移动;所述推夹座安装杆(206)夹紧在所述推开夹板(202)上,推夹座(207)套装在所述推夹座安装杆(206)上并能沿所述推夹座安装杆(206)左右滑动;所述推开夹板(202)、夹紧电机(203)、推开电机(204)、直线导杆(205)、推夹座安装杆(206)和推夹座(207)均设有四组,固定架(201)的外框架呈方形设置,四组直线导杆(205)分别垂直于固定架(201)外框架的四边,每组推开电机(204)均通过对应的推开夹板(202)带动推夹座安装杆(206)沿相应的直线导杆(205)运动;

每根推夹座安装杆(206)的头部均连接有双向滑块(208),每根推夹座安装杆(206)连接的双向滑块(208)上均设置有与该根推夹座安装杆(206)轴心线方向垂直且直径与推夹座安装杆(206)的直径相配合的圆孔,四根推夹座安装杆(206)通过双向滑块(208)首尾依次连接成方形框架;

所述压紧夹支撑杆(101)的内侧均设置有滑槽(108),所述压紧夹(102)包括固定夹座(105)、活动夹头(106)和滑块(107),滑块(107)固定在所述固定夹座(105)上,滑块(107)套装所述滑槽(108)内,压紧夹(102)通过滑块(107)在所述滑槽(108)内的滑动实现压紧夹(102)的位置移动,所述活动夹头(106)铰接在所述固定夹座(105)上,推夹座(207)接触压紧夹(102)时与活动夹头(106)的一端接触,并推动活动夹头(106)沿与固定夹座(105)相连接的铰接轴转动,使活动夹头(106)的另一端与固定夹座(105)夹紧。

2.根据权利要求1所述的一种多适应性毛皮撑开装置,其特征在于:每根压紧夹支撑杆(101)的内侧均固定有三个以上的压紧夹(102)。

3.根据权利要求1所述的一种多适应性毛皮撑开装置,其特征在于:每根推夹座安装杆(206)上均套装有三个以上的推夹座(207)。

4.根据权利要求1所述的一种多适应性毛皮撑开装置,其特征在于:每个推开夹板(202)包括平行设置的第一竖直夹板(209)和第二竖直夹板(210),第一竖直夹板(209)和第二竖直夹板(210)均套装在相应的直线导杆(205)上,所述夹紧电机(203)驱动第一竖直夹板(209)和第二竖直夹板(210)的相对运动实现推开夹板(202)的夹紧与松开,所述推开电机(204)驱动第一竖直夹板(209)和第二竖直夹板(210)沿对应的直线导杆(205)运动实现推开夹板(202)的移动。

5.根据权利要求4所述的一种多适应性毛皮撑开装置,其特征在于:所述推开电机(204)的电机轴上设置有螺纹,第一竖直夹板(209)或第二竖直夹板(210)上设置有与电机轴上的螺纹相配合的螺纹孔,推开电机(204)转动时通过电机轴上的螺纹与第一竖直夹板(209)或第二竖直夹板(210)上的螺纹孔的相对运动实现推开夹板(202)沿直线导杆(205)进行直线运动。
