专利号: 2016109151788
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

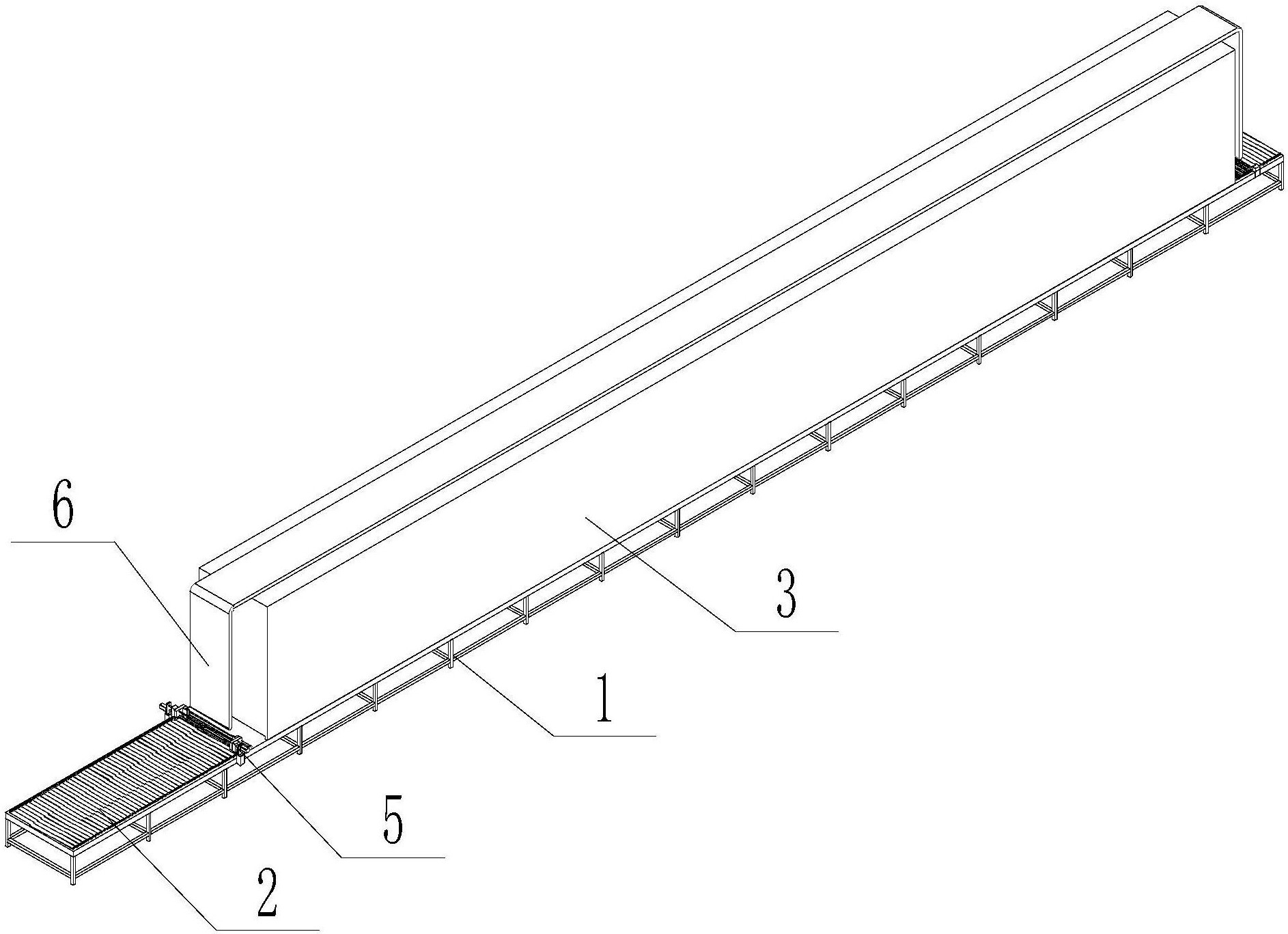

1.一种半自动辊压撑开式毛皮烘干装置,其特征在于:包括机架(1)、输送带(2)、烘箱(3)、压紧辊(4)、撑开装置(5)和进出料挡板(6),所述输送带(2)和烘箱(3)均固定在所述机架(1)上,所述输送带(2)穿过所述烘箱(3),所述输送带(2)上方设有多根并列平行设置的等高的压紧辊(4),压紧辊(4)固定在输送带(2)上并随输送带(2)向前移动;所述进出料挡板(6)包括一体式成型的进料挡板和出料挡板,进料挡板的底部和出料挡板的底部均呈半圆弧形设置,且进料挡板的底部和出料挡板的底部与输送带(2)之间的距离相等;所述撑开装置(5)设置在所述烘箱(3)进料口前方,所述撑开装置(5)包括左固定座(7)、右固定座(8)、固定导杆(9)、左压板(10)、右压板(11)、左摊开板(12)、右摊开板(13)、左侧摊开气缸(14)、右侧摊开气缸(15),所述左固定座(7)和右固定座(8)分别固定在输送带(2)左右两侧的机架(1)上,固定导杆(9)平行于压紧辊(4)设置且固定导杆(9)的两端分别固定在左固定座(7)和右固定座(8)上,左压板(10)和右压板(11)分别套装在左固定座(7)和右固定座(8)内侧的固定导杆(9)上,左压板(10)和右压板(11)的底部与输送带(2)之间设有用于夹紧毛皮的微小间隙;所述左摊开板(12)和右摊开板(13)分别套装在左压板(10)和右压板(11)内侧的固定导杆(9)上,左侧摊开气缸(14)连接左摊开板(12)并驱动左摊开板(12)沿固定导杆(9)运动,右侧摊开气缸(15)连接右摊开板(13)并驱动右摊开板(13)沿 固定导杆(9)运动;

所述烘箱(3)的两端还设有用于防止热气散失的挡门;

所述烘箱(3)采用红外的方式进行加热。

2.根据权利要求1所述的一种半自动辊压撑开式毛皮烘干装置,其特征在于:所述左压板(10)和右压板(11)与输送带(2)之间的微小间隙宽度为0.5‑2mm。

3.根据权利要求1所述的一种半自动辊压撑开式毛皮烘干装置,其特征在于:所述左压板(10)和右压板(11)的前端设有圆弧形开口。

4.根据权利要求1所述的一种半自动辊压撑开式毛皮烘干装置,其特征在于:每相邻两根压紧辊(4)之间的距离相等,压紧辊(4)仅设置在输送带(2)上方的进料挡板和出料挡板之间。

5.根据权利要求1所述的一种半自动辊压撑开式毛皮烘干装置,其特征在于:所述进出料挡板(6)上还设有用于将压紧辊(4)从出料挡板输送回进料挡板位置的回辊装置。
