专利号: 2016109162848
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

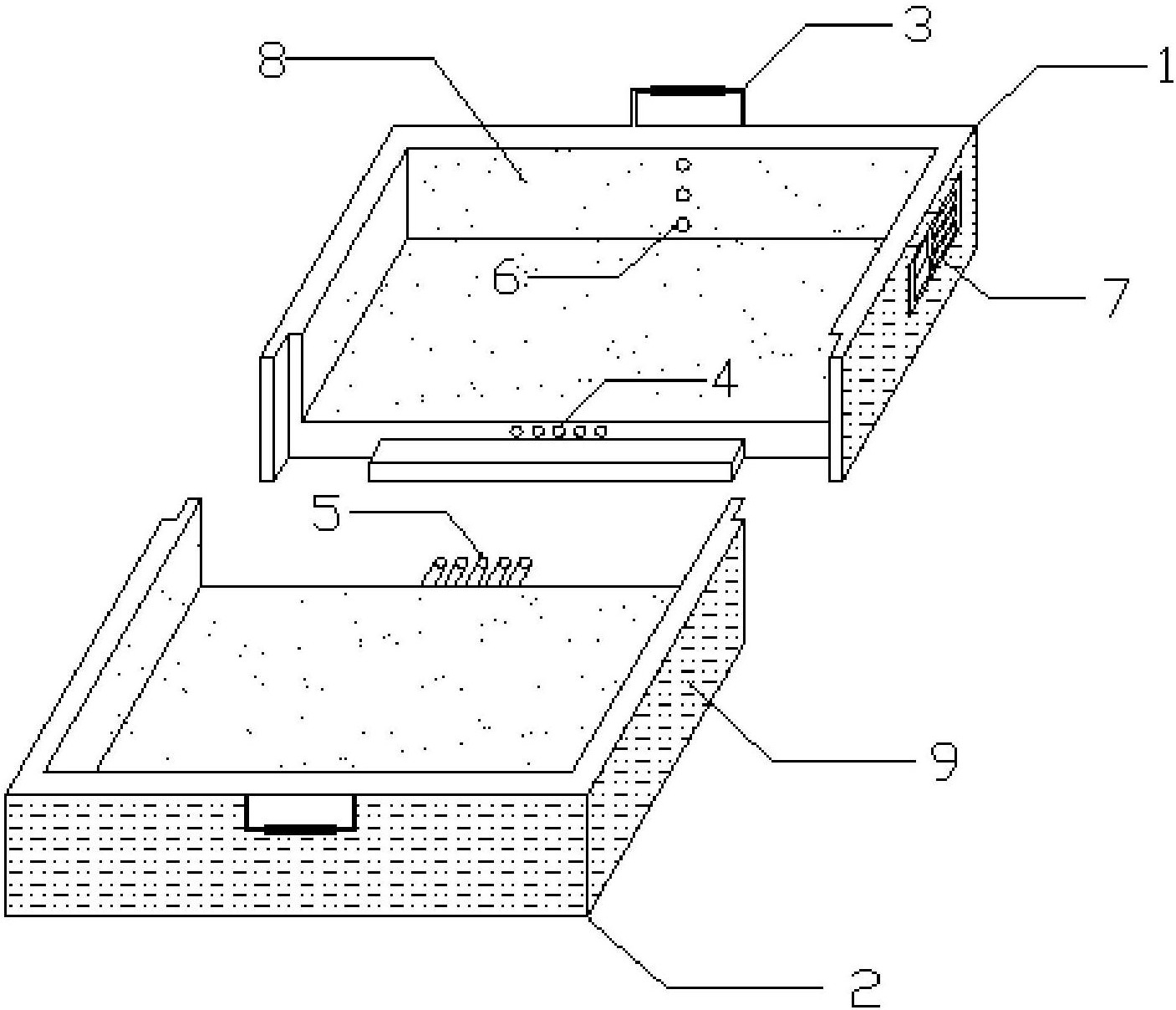

1.一种沥青混合料车辙试件成型试验模具,其特征在于,包括相配合的上分离槽(1)和下分离槽(2),上分离槽(1)和下分离槽(2)通过滑动锁定装置(10)相连后形成敞口容器,上分离槽(1)内壁上设置有若干温度传感器(6),上分离槽(1)和下分离槽(2)的内壁均设置有防粘涂层(8),上分离槽(1)和下分离槽(2)的外壁和底面均设置有高温隔热保温涂层(9);

上分离槽(1)的侧壁上设置有阶梯状结构,并且阶梯状结构的上部开设有若干固定轴插孔(4);下分离槽(2)与上分离槽(1)相对的侧壁上同样设置有阶梯状结构,阶梯状结构的上部设置有固定轴(5);

固定轴插孔(4)设置在上分离槽(1)的中部,且间距为10mm;

每个固定轴插孔(4)直径为5mm,深度为15mm。

2.根据权利要求1所述的一种沥青混合料车辙试件成型试验模具,其特征在于,若干温度传感器(6)沿上分离槽(1)内壁从上向下依次设置,并且温度传感器的数量为3个。

3.根据权利要求2所述的一种沥青混合料车辙试件成型试验模具,其特征在于,3个温度传感器(6)距离上分离槽(1)底面的距离分别为5mm、25mm、45mm。

4.根据权利要求1所述的一种沥青混合料车辙试件成型试验模具,其特征在于,上分离槽(1)侧壁上设置有与温度传感器(6)相连接的温度显示器(7)。

5.根据权利要求1所述的一种沥青混合料车辙试件成型试验模具,其特征在于,滑动锁定装置(10)设置在下分离槽(2)上。

6.根据权利要求1所述的一种沥青混合料车辙试件成型试验模具,其特征在于,滑动锁定装置(10)包括锁定槽(11)、滑动式锁定插头(12)和锁孔(13),滑动式锁定插头(12)设置在锁定槽(11)中并能够滑动,将滑动式锁定插头(12)推入锁孔(13)中,进行锁定,将滑动式锁定插头(12)从锁孔(13)中推出,进行解锁。

7.根据权利要求1所述的一种沥青混合料车辙试件成型试验模具,其特征在于,上分离槽(1)和下分离槽(2)的侧壁分别设置有隔热把手(3);敞口容器的长为300mm,宽为300mm,高为50mm。
