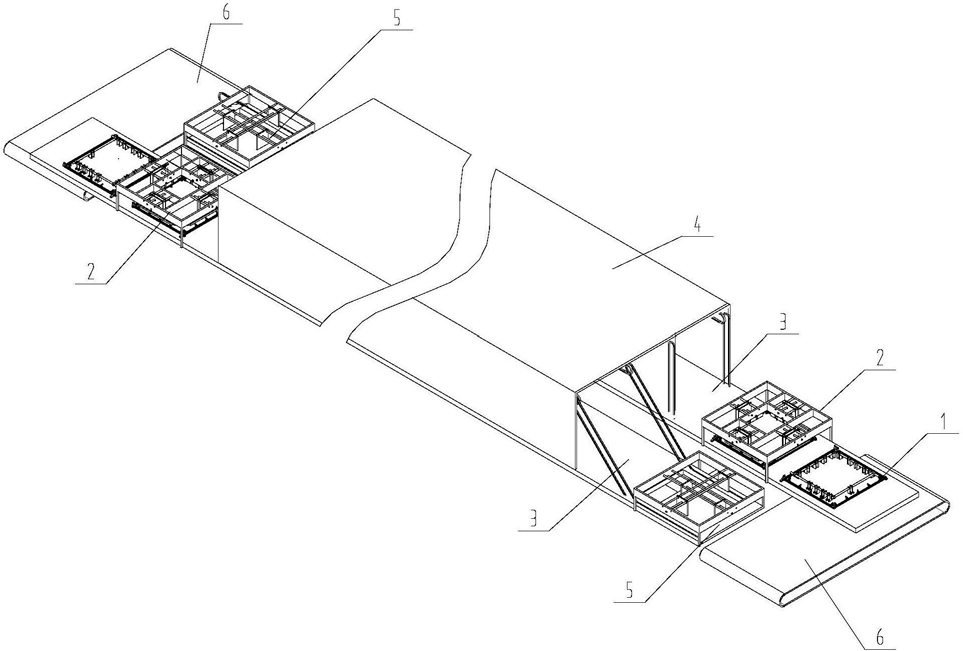

1.一种并列双向高效率毛皮撑开烘干机构，其特征在于：包括机架、烘干仓(4)、并列反向设置的两条撑开烘干生产线以及设置在两条并列的撑开烘干生产线两端的回料输送带(6)，每条所述撑开烘干生产线均包括传送带(3)、夹皮机构(1)、撑皮机构(2)和脱皮机构(5)，所述传送带(3)和烘干仓(4)均固定在机架上，传送带(3)穿过所述烘干仓(4)，所述烘干仓(4)入口处的传送带(3)上设置有撑皮机构(2)，所述烘干仓(4)出口处的传送带(3)上设置有脱皮机构(5)；

所述夹皮机构(1)设有多组，每组夹皮机构(1)均直接放置在传送带(3)上并随传送带(3)移动，所述撑皮机构(2)设有一组，撑皮机构(2)固定在传送带(3)上方，并对经过撑皮机构(2)下方夹皮机构(1)内的毛皮撑开，使毛皮被夹紧机构夹紧；所述夹皮机构(1)包括四根形状结构完全一致的压紧夹支撑杆(101)和多个压紧夹(102)；每根压紧夹支撑杆(101)的头部均设有齿条(103)，每根压紧夹支撑杆(101)的尾部均设有与其头部齿条(103)相配合并垂直于该压紧夹支撑杆(101)上齿条(103)方向的齿槽(104)，四根压紧夹支撑杆(101)的首尾依次通过齿条(103)和齿槽(104)配合连接成一个方形框架，每根压紧夹支撑杆(101)的内侧均固定安装有多个压紧夹(102)，每个压紧夹(102)的开口朝向方形框架的内侧；所述撑皮机构(2)包括固定架(201)、推开夹板(202)、夹紧电机(203)、推开电机(204)、直线导杆(205)、推夹座安装杆(206)和推夹座(207)，所述直线导杆(205)设置在固定架(201)上，推开夹板(202)套装在所述直线导杆(205)上并能沿所述直线导杆(205)滑动，所述夹紧电机(203)的电机头连接所述推开夹板(202)并带动所述推开夹板(202)的夹紧与松开，所述推开电机(204)固定在固定架(201)上，推开电机(204)的电机头连接所述推开夹板(202)并带动所述推开夹板(202)沿所述直线导杆(205)移动；所述推夹座安装杆(206)夹紧在所述推开夹板(202)上，推夹座(207)套装在所述推夹座安装杆(206)上并能沿所述推夹座安装杆(206)左右滑动；所述推开夹板(202)、夹紧电机(203)、推开电机(204)、直线导杆(205)、推夹座安装杆(206)和推夹座(207)均设有四组，固定架(201)的外框架呈方形设置，四组直线导杆(205)分别垂直于固定架(201)外框架的四边，每组推开电机(204)均通过对应的推开夹板(202)带动推夹座安装杆(206)沿相应的直线导杆(205)运动；

所述脱皮机构(5)包括脱皮支撑架(501)、脱皮板(502)和脱皮电机(503)，所述脱皮板(502)和脱皮电机(503)设有四组，分别平行于四根压紧夹支撑杆设置，所述脱皮电机(503)固定在脱皮支撑架(501)上，脱皮电机(503)驱动所述脱皮板(502)沿直线运动经过压紧夹时将压紧夹松开。

2.根据权利要求1所述的一种并列双向高效率毛皮撑开烘干机构，其特征在于：每根推夹座安装杆(206)的头部均连接有双向滑块(208)，每根推夹座安装杆(206)连接的双向滑块(208)上均设置有与该根推夹座安装杆(206)轴心线方向垂直且直径与推夹座安装杆(206)的直径相配合的圆孔，四根推夹座安装杆(206)通过双向滑块(208)首尾依次连接成方形框架。

3.根据权利要求1所述的一种并列双向高效率毛皮撑开烘干机构，其特征在于：每根压紧夹支撑杆(101)的内侧均固定有三个以上的压紧夹(102)。

4.根据权利要求1所述的一种并列双向高效率毛皮撑开烘干机构，其特征在于：每根推夹座安装杆(206)上均套装有三个以上的推夹座(207)。

5.根据权利要求1所述的一种并列双向高效率毛皮撑开烘干机构，其特征在于：每个推开夹板(202)包括平行设置的第一竖直夹板(209)和第二竖直夹板(210)，第一竖直夹板(209)和第二竖直夹板(210)均套装在相应的直线导杆(205)上，所述夹紧电机(203)驱动第一竖直夹板(209)和第二竖直夹板(210)的相对运动实现推开夹板(202)的夹紧与松开，所述推开电机(204)驱动第一竖直夹板(209)和第二竖直夹板(210)沿对应的直线导杆(205)运动实现推开夹板(202)的移动。

6.根据权利要求1所述的一种并列双向高效率毛皮撑开烘干机构，其特征在于：所述推开电机(204)的电机轴上设置有螺纹，第一竖直夹板(209)或第二竖直夹板(210)上设置有与电机轴上的螺纹相配合的螺纹孔，推开电机(204)转动时通过电机轴上的螺纹与第一竖直夹板(209)或第二竖直夹板(210)上的螺纹孔的相对运动实现推开夹板(202)沿直线导杆(205)进行直线运动。

7.根据权利要求1所述的一种并列双向高效率毛皮撑开烘干机构，其特征在于：所述压紧夹支撑杆(101)的内侧均设置有滑槽(108)，所述压紧夹(102)包括固定夹座(105)、活动夹头(106)和滑块(107)，滑块(107)固定在所述固定夹座(105)上，滑块(107)套装所述滑槽(108)内，压紧夹(102)通过滑块(107)在所述滑槽(108)内的滑动实现压紧夹(102)的位置移动，所述活动夹头(106)铰接在所述固定夹座(105)上，推夹座(207)接触压紧夹(102)时与活动夹头(106)的一端接触，并推动活动夹头(106)沿与固定夹座(105)相连接铰接轴转动，使活动夹头(106)的另一端与固定夹座(105)夹紧。
