专利号: 2016109264254
申请人: 浙江锦源实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-07-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

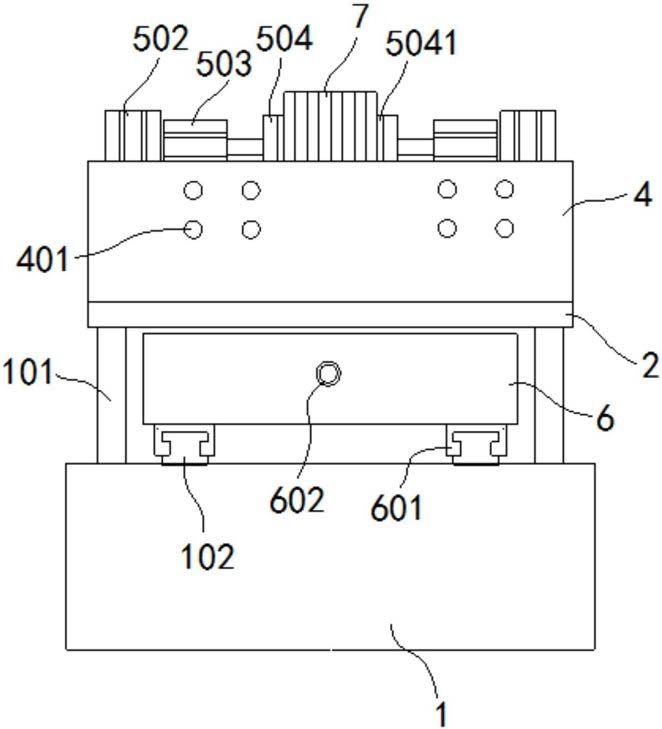

1.一种基于废料回收的钢板侧边抛光装置,其特征在于,包括:

底座(1),所述底座(1)上方两侧设置有支撑柱(101),所述底座(1)的上端面固定设置有导轨(102);

加工台(2),所述加工台(2)的下端面固定连接所述支撑柱(101),所述加工台(2)上成型有若干排料孔(201);

抛光装置(3),所述抛光装置(3)固定设置在所述加工台(2)的中心处,所述抛光装置(3)的上方为抛光盘(301);

挡板(4),所述挡板(4)为“回”字形挡板,所述挡板(4)四个侧壁的下端分别固定在所述加工台(2)的四周,所述挡板(4)的侧壁上成型有若干进风口(401);

顶板(5),所述顶板(5)设置在所述加工台(2)的上方,所述顶板(5)的四个侧边分别抵靠在所述挡板(4)的四个侧壁上,所述顶板(5)的中心处成型有加工孔(501),所述加工孔(501)的左右两侧设置有升降电机(502),所述升降电机(502)的活塞杆穿过所述顶板(5)后固定在所述加工台(2)上,所述加工孔(501)的左右两侧设置有旋转电机(503),所述旋转电机(501)的活塞杆连接有夹板(504);

废料盒(6),所述废料盒(6)的下端面成型有滑块(601),所述滑块(601)插套在所述导轨(102)上,所述废料盒(2)的上端面抵靠在所述加工台(2)的下端面上。

2.根据权利要求1所述的基于废料回收的钢板侧边抛光装置,其特征在于:所述废料盒(6)的前端设置有拉手(602)。

3.根据权利要求1所述的基于废料回收的钢板侧边抛光装置,其特征在于:所述夹板(504)正对钢板的一侧固定连接有磁铁吸盘(5041)。

4.根据权利要求1所述的基于废料回收的钢板侧边抛光装置,其特征在于:所述进风口(401)通过通风管道连接外部风机。

5.根据权利要求1所述的基于废料回收的钢板侧边抛光装置,其特征在于:所述排料孔(201)的上端面和下端面均为圆形,所述排料孔(201)的上端面直径大于下端面直径。

6.根据权利要求1所述的基于废料回收的钢板侧边抛光装置,其特征在于:所述挡板(4)的高度大于所述顶板(5)的高度。

7.根据权利要求1所述的基于废料回收的钢板侧边抛光装置,其特征在于:所述加工孔(501)的直径大于所述抛光盘(301)的直径。
