专利号: 2016109269633
申请人: 黄翠琳
专利类型:发明专利
专利状态:已下证
专利领域: 武器
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

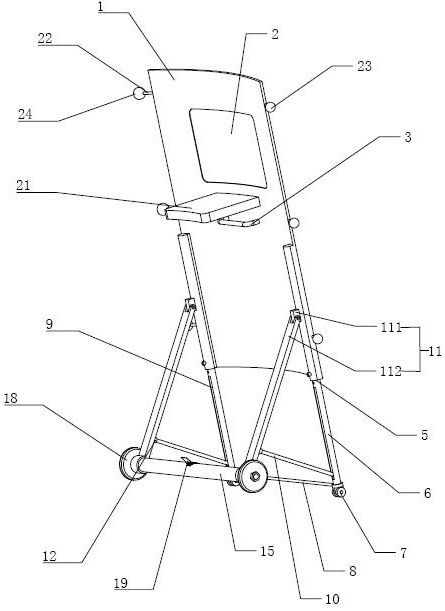

1.一种防暴盾牌,所述防暴盾牌包括盾体(1),所述盾体(1)上设置有观察窗(2),所述盾体(1)的内侧设置有用于手持的把手(3),其特征在于:所述盾体(1)的下端设置有伸出架,所述盾体(1)上设置有与所述伸出架滑移连接的两个滑孔(5),所述滑孔(5)位于所述盾体(1)的两侧,所述伸出架包括与所述两个滑孔(5)滑移连接的滑杆(6),所述滑孔(5)和所述滑杆(6)间设置有固定装置;所述滑杆(6)的下端设置有两个万向轮(7),所述滑杆(6)间连接有连接杆(8);

所述滑杆(6)位于盾牌靠近使用者的一侧设置有隐藏槽(9),所述隐藏槽(9)内设置有支撑杆(10),所述支撑杆(10)与隐藏槽(9)的下端铰接;

所述盾体(1)上还设置有稳固架(11),所述稳固架(11)包括固定连接在所述盾体(1)上的稳固基座(111),以及与所述稳固基座(111)转动连接的稳固杆(112),所述稳定杆朝向所述支撑杆(10)的一侧设置有与所述支撑杆(10)可拆卸连接的连接座(12),所述连接座(12)上设置有卡孔(4),所述卡孔(4)内设置有卡槽(13),所述支撑杆(10)的端部设置有与所述卡槽(13)卡接的卡台(14),两个所述稳固杆(112)的下端固定连接有安装轴套(15),所述安装轴套(15)内设置有转动轴(16),所述转动轴(16)与所述安装轴套(15)通过轴承(17)连接,所述转动轴(16)的两端固定连接有轮子(18);

所述安装轴套(15)的中部设置有刹车装置(19),所述刹车装置(19)包括有位于所述安装轴套(15)中部的刹车口(191),所述刹车口(191)为绕安装轴套(15)中心轴90°到180°的开口,所述刹车口(191)远离使用者的一侧固定连接带有弹性的刹车片(192)的一端,所述刹车片(192)的另一端固定连接有拉紧装置,所述刹车片(192)自然状态下呈弧形设置,通过拉紧装置拉紧后与所述转动轴(16)紧密接触;所述拉紧装置包括与所述刹车片(192)固定的踩踏板(193),所述踩踏板(193)的下部设置有铰接部(194),所述铰接部(194)与所述安装轴套(15)上设有的铰接座(195)转动连接,使用者踩动所述踩踏板(193),所述踩踏板(193)绕铰接座(195)转动拉紧所述刹车片(192),所述刹车片(192)与所述转动轴(16)接触产生摩擦力进而刹车;

所述盾体(1)的一侧设置有若干由于与其他盾牌连接的连接部,所述连接部包括固定连接在盾体(1)上的杆体(22)和固定在杆体(22)端部的连接球(23),所述盾体(1)的另一侧设置有与所述连接部配合的安装部,所述安装部包括固定连接在盾体(1)上的杆体(22)和固定在杆体(22)端部的安装半球套(24),所述安装半球套(24)与所述连接球(23)铰接。

2.根据权利要求1所述的一种防暴盾牌,其特征在于:所述固定装置为弹簧跳豆(20),所述弹簧跳豆(20)包括有固定在所述盾体(1)上的安装架(201),所述安装架(201)内设置有有跳豆体(202),所述跳豆体(202)固定连接操作杆(203),所述跳豆体(202)和所述安装架(201)间安装有使得所述跳豆体(202)体压向所述滑杆(6)的压缩弹簧(204),所述滑孔(5)上设置有用于所述跳豆体(202)通过的安装孔(205),所述滑杆(6)上设置有多个通过压缩弹簧(204)压紧与所述跳豆体(202)配合的凹坑(206),通过调节跳豆体(202)与不同凹坑(206)配合调节滑杆(6)伸出滑孔(5)的长度。

3.根据权利要求1或权利要求2所述的一种防暴盾牌,其特征在于:所述转动轴(16)上设置有所述刹车片(192)配合的圆柱形状的刹车部(25),所述刹车部(25)的直径大于所述转动轴(16),所述刹车部(25)上设置有摩擦层(26)。
