1.一种食品包装薄膜的制备方法，其特征在于，包括如下步骤：

第一步：将PE薄膜置于十二烷基苯硫酸钠水溶液中浸泡后，取出用去离子水冲洗后放在干燥箱中烘干，在25℃下静置制得基膜材料；

第二步：将5-10g分子筛倒进无水乙醇与去离子水的混合溶液中超声分散获得分子筛溶液A，所述无水乙醇与去离子水体积比3:1，取偶联剂KH560与无水乙醇配成混合溶液B，所述KH560与无水乙醇质量比1:1，并将混合溶液B的pH调至3，25℃搅拌均匀后将混合溶液B一次性倒入分子筛溶液A中，水浴加热搅拌，对分子筛进行改性，制得纳米分子筛溶液，搅拌完成后配制无水乙醇与去离子水混合溶液C，所述无水乙醇与去离子水体积1:1，用混合溶液C重复超声清洗5-10次纳米分子筛溶液以去除纳米分子筛表面吸附的KH560及其反应的副产物，然后将纳米分子筛烘干，制得纳米分子筛备用；

第三步：用天平称取5-15gPVA添加到100ml去离子水中，然后将PVA溶液放入恒温水浴锅中加热搅拌，直至PVA完全溶于水，然后向配制好的PVA溶液中加入戊二醛GA并放置于的恒温水浴锅中搅拌，进行完全的交联；

第四步：用天平称取0.3-1.2g的纳米分子筛与无水乙醇溶液混合，然后放置于超声分散机上分散，使纳米分子筛在无水乙醇溶液中分散均匀；

第五步：取60ml交联好的PVA溶液置于恒温水浴锅上搅拌，然后将第四步中的纳米分子筛溶液缓慢倒入PVA溶液中，搅拌2h，将无水乙醇完全蒸发掉，获得PVA和纳米分子筛的混合溶液D；

第六步：采用三种涂布方法将配制好的混合溶液D涂布于基膜材料上，三种不同的涂布方式分别是：第一种为先使用聚乙烯亚胺对基膜材料进行底涂，然后用混合溶液D进行涂布；

第二种为将表面活性剂和聚乙烯亚胺溶液加入混合溶液D中均匀混合后对基膜材料进行涂布；

第三种为先使用聚乙烯亚胺对基膜材料进行底涂，然后将表面活性剂加入混合溶液D中混合均匀后进行涂布；

第七步：涂布完成后，将涂布好的复合薄膜放入干燥皿中备用，完成干燥后即得到高吸水性树脂复合薄膜成品。

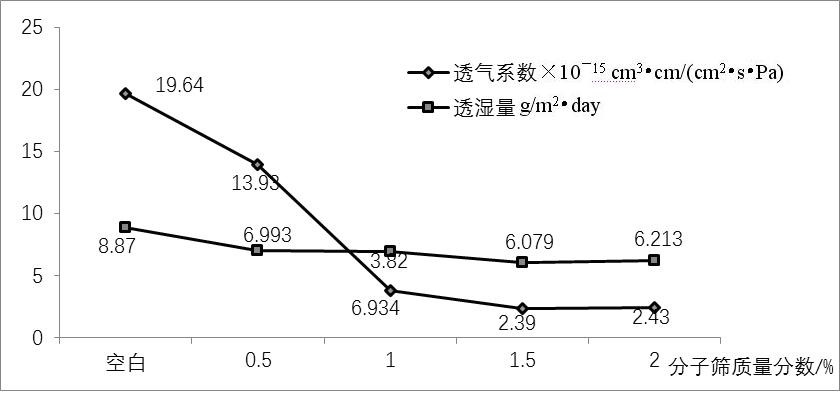

2.根据权利要求1所述的食品包装薄膜的制备方法，其特征在于：所述第一步中十二烷基苯硫酸钠水溶液质量分数比为0.5%，浸泡时间为24h，静置时间为12h。

3.根据权利要求1所述的食品包装薄膜的制备方法，其特征在于：所述第二步中用混合溶液C重复超声清洗5-10次纳米分子筛溶液。

4.根据权利要求1所述的食品包装薄膜的制备方法，其特征在于：所述第三步中恒温水浴锅中加热温度为70℃，戊二醛GA加入质量与PVA质量比值为0.096。

5.根据权利要求1所述的食品包装薄膜的制备方法，其特征在于：所述第五步中取60ml交联好的PVA溶液置于70℃的恒温水浴锅上搅拌。

6.根据权利要求1所述的食品包装薄膜的制备方法，其特征在于：所述第六步第一种涂布方式为使用7%质量份的聚乙烯亚胺对基膜进行底涂，再用混合溶液D涂布，第二种涂布方式为将5g表面活性剂和10ml的聚乙烯亚胺溶液加入100ml的混合溶液D中混合均匀后涂布，第三种涂布方式先用为7%质量份的聚乙烯亚胺对基膜进行底涂，再将5g表面活性剂加入

100ml混合溶液D中混合均匀后涂布。
