专利号: 2016109279156
申请人: 薛懂伟
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

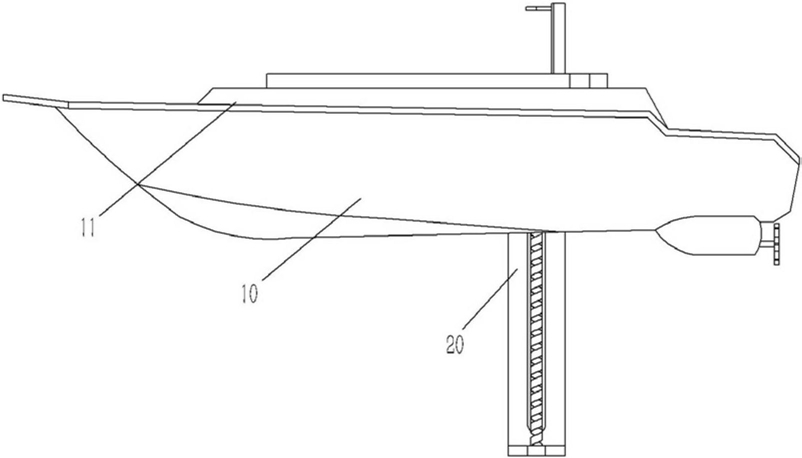

1.一种应用于湖泊水环境监测的采集器,包括遥控船(10)和采集装置(20),其特征在于:遥控船(10)上成型有平台(11),采集装置(20)包括安装板(21),安装板(21)固定在遥控船(10)的平台(11)上,安装板(21)上插接固定有竖直的采集管(22),采集管(22)位于安装板(21)的下侧并伸出遥控船(10)的底面,采集管(22)相对的两侧壁上成型有竖直的导向槽(221),采集管(22)内插接有顶块(23),顶块(23)的两侧成型有支柱,顶块(23)一侧的支柱伸出导向槽(221)固定有滑块(24),滑块(24)上螺接有竖直的丝杠(26),顶块(23)另一侧的支柱伸出导向槽(221)固定有导向块(25),导向块(25)上插接有竖直的导向杆(27),导向杆(27)和丝杠(26)的上端铰接在安装板(21)上,导向杆(27)和丝杠(26)的下端铰接在连接座(28)上,连接座(28)固定在采集管(22)的底端,所述丝杠(26)的上部通过传动带组件(29)和电机(210)的转轴相连接,电机(210)通过电机支架(211)固定在安装板(21)的下端面。

2.根据权利要求1所述的一种应用于湖泊水环境监测的采集器,其特征在于:所述顶块(23)的上端面和安装板(21)的上端面相齐平,顶块(23)的侧边上固定有竖直的侧板(212),侧板(212)的顶端固定有水平的限位板(213)。

3.根据权利要求1所述的一种应用于湖泊水环境监测的采集器,其特征在于:所述采集管(22)的上端面和安装板(21)的上端面相齐平,采集管(22)上端面一侧成型有向上延伸的护板(222)。

4.根据权利要求1所述的一种应用于湖泊水环境监测的采集器,其特征在于:所述采集管(22)伸出遥控船(10)底面的长度为采集管(22)长度的1/2~3/2。

5.根据权利要求1所述的一种应用于湖泊水环境监测的采集器,其特征在于:所述采集装置(20)上的电机(210)采用伺服电机,电机(210)位于遥控船(10)内。

6.根据权利要求1所述的一种应用于湖泊水环境监测的采集器,其特征在于:所述的遥控船(10)内安装有遥控装置和电池,遥控装置、电池和电机(210)相电连接。
