专利号: 201610935071X
申请人: 付万贤
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

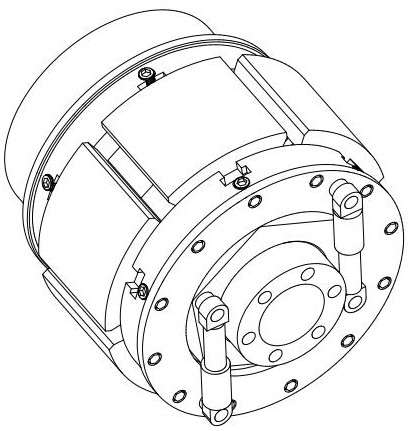

1.一种铁路公路两用车轮,包括主轴单元(1)、变位套(2)、轮圈(3)、六个行走单元(4)、十二个紧定螺钉(5)、十二个弹簧(6)、变位座(7)、两个液压缸(8),其特征在于:所述的变位套(2)安装在主轴单元(1)上,所述的轮圈(3)一侧固定安装在主轴单元(1)端部法兰盘上,六个行走单元(4)安装在轮圈(3)上;所述的十二个紧定螺钉(5)分别安装在轮圈(3)上的十二个螺栓孔(303)内,十二个弹簧(6)分别安装在十二个螺栓孔(303)内的十二个紧定螺钉(5)下端面和六个行走单元(4)两侧的十二个弹簧座(404)上端面之间,弹簧(6)对弹簧座(404)产生向下的压力;所述的变位座(7)固定安装在轮圈(3)另一侧;所述的两个液压缸(8)一端铰接在变位套(2)上的两个第一铰支座(203)上,另一端铰接在变位座(7)上的两个第二铰支座(702)上;

所述的主轴单元(1)包括主轴(101)、铁路轮(102)、限位盘(103),所述的主轴(101)端部设有铁路轮(102),所述的铁路轮(102)内侧设有滑套(104);所述的限位盘(103)固定安装在铁路轮(102)端部;

所述的变位套(2)包括滑盘(201)、变位轴(202)、两个第一铰支座(203),所述的滑盘(201)安装在主轴单元(1)的滑套(104)内,变位轴(202)固定安装在滑盘(201)端部,变位轴(202)为正六边形,变位轴(202)端部设有两个第一铰支座(203);

所述的轮圈(3)包括两个轮圈座(301)、十二个滑槽(302)、十二个螺栓孔(303)、六个连接杆(304),所述的两个轮圈座(301)通过六个均匀分布的连接杆(304)对称连接,每个轮圈座(301)上均匀分布有六个滑槽(302),两个轮圈座(301)上的滑槽(302)对称分布,每个滑槽(302)正后方各设有一个螺栓孔(303),滑槽(302)与螺栓孔(303)之间设有开口,开口宽度与弹簧座(404)宽度相同,内侧的轮圈座(301)固定安装在主轴单元(1)端部法兰盘上;

所述的行走单元(4)包括橡胶块(401)、两个顶块(402)、两个滑块(403)、两个弹簧座(404),所述的两个顶块(402)对称安装在橡胶块(401)下端面上;所述的两个滑块(403)分别对称安装在橡胶块(401)两侧的两个顶块(402)上;所述的两个滑块(403)端部分别设有两个弹簧座(404);所述的两个顶块(402)与变位轴(202)相接处;所述的两个滑块(403)滑动安装在轮圈座(301)上的滑槽(302)内;所述的弹簧座(404)伸入对应滑槽(302)后方的螺栓孔(303)内;

所述的变位座(7)包括液压缸安装座(701)、两个第二铰支座(702);所述的液压缸安装座(701)固定安装在轮圈座(301)的外侧,所述的液压缸安装座(701)上设有两个第二铰支座(702)。

2.根据权利要求1所述的一种铁路公路两用车轮,其特征在于:所述的变位套(2)中心设有轴套(204),所述的轴套(204)与主轴(101)配合。
