专利号: 2016109367871
申请人: 青岛亿嘉诺日化有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

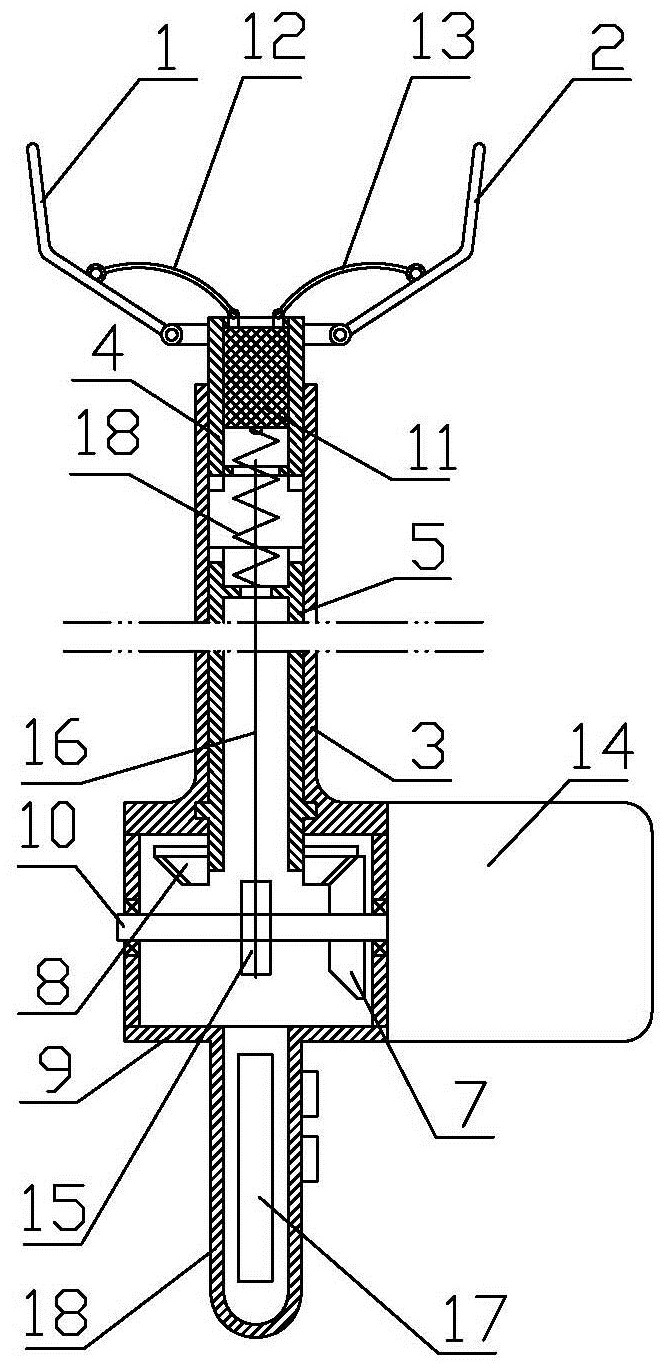

1.全自动换灯泡机械手,包括伸缩杆、安装在伸缩杆上端并可相对收缩的多个夹持爪(1、2),其特征在于:所述伸缩杆包括外套管(3)以及上杆体(4)、下杆体(5),所述外套管(3)的上端与夹持爪(1、2)的下端铰接;所述上杆体(4)、下杆体(5)均为可旋转地安装在外套管(3)内腔中的管状结构,上杆体(4)的下端与下杆体(5)的上端之间设置有离合机构,离合机构的作用使两者分离时可以相对独自旋转,而两者结合的时候下杆体(5)可以带动上杆体(4)同步旋转;上杆体(4)的内腔中通过滑键滑动安装有滑块(11),使滑块(11)只能在上杆体(4)的内腔中轴向移动而不能旋转;弧形弹片(12、13)的一端铰接在滑块(11)的上表面、另一端铰接在夹持爪(1、2)的中段;外套管(3)的下端固定连接齿轮箱(9),下杆体(5)的下端延伸到齿轮箱(9)的内腔中,所述齿轮箱(9)的内腔中设置有相互啮合的主动伞齿轮(7)和被动伞齿轮(8),所述主动伞齿轮(7)固定安装在主轴(10)上,所述主轴(10)与下杆体(5)的轴线垂直;所述被动伞齿轮(8)固定安装在下杆体(5)的下端;所述主轴(10)与驱动电机(14)传动连接并且主轴(10)上安装有牵引滑块(11)移动的牵引机构;所述牵引机构包括通过阻尼装置安装在主轴(10)上的轮盘(15)、一端连接在轮盘(15)上的拉索(16),所述拉索(16)的另一端连接在滑块(11)的下端。
