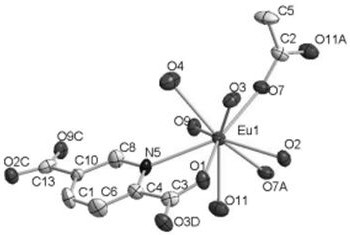

1.一种化学式为[EuC9O8H10N]n的金属有机框架化合物，其特征在于该金属有机框架化合物属于单斜晶系晶体，其晶体学参数见表1，部分键长和键角见表2：表1 化学式为[EuC9O8H10N]n的金属有机框架化合物的晶体学参数

表2 化学式为[EuC9O8H10N]n的金属有机框架化合物的部分键长(nm)和键角(°)A)-x+1,-y+1,-z；B)x+1,y,z；C)x-1,y,z；D)-x+1,y-1/2,-z+1/2；E)-x+1,y+1/2,-z+1/

2。

2.一种如权利要求1所述的化学式为[EuC9O8H10N]n的金属有机框架化合物的制备方法，其特征在于具体步骤为：(1)将15mL含有0.5mmol Eu(NO3)3·6H2O、0.5mmol Co(CH3COO)2和1mmol吡啶-2,5-二甲酸的蒸馏水溶液在室温下磁力搅拌1h，制得混合溶液；

(2)将步骤(1)制得的混合溶液转移到25mL带有聚四氟乙烯衬底的水热反应釜中，将水热反应釜放入烘箱加热到140℃晶化72h，然后关掉烘箱让其在自然状态下冷却至室温，取出水热反应釜，有黄色针状晶体生成，过滤，自然晾干后收集样品，即制得化学式为[EuC9O8H10N]n的金属有机框架化合物。

3.根据权利要求2所述的方法制得的化学式为[EuC9O8H10N]n的金属有机框架化合物的应用，其特征在于该化学式为[EuC9O8H10N]n的金属有机框架化合物作为荧光探针应用于荧光分析领域。
