1.一种活性蔗渣木聚糖阿魏酸酯-g-顺丁烯二酸-6-L-抗坏血酸单酯/丙烯酸/丙烯酰胺的制备方法，其特征在于具体步骤为:（1）将蔗渣木聚糖于60℃真空干燥箱中干燥至恒重，得干基蔗渣木聚糖；

（2）称取4 30g阿魏酸加入250mL的四口烧瓶中，并向其中加入10 30 mL分析纯醋酸酐~ ~和10 20mL分析纯吡啶，在4 30℃的条件下反应5 12小时；

~ ~ ~

（3）将步骤（2）所得物料倒入烧杯中，并在玻璃棒搅拌下向其中加入15 40mL质量分数~为10% 38%的盐酸溶液，直至烧杯中析出白色沉淀；静置20 30分钟，将上层清液倒入回收瓶~ ~中；

（4）将步骤（3）所得白色沉淀物分别用5 30mL蒸馏水洗涤3次后送至50℃的恒温干燥箱~中干燥至恒重，得乙酰阿魏酸；

（5）称取3 10g步骤（4）所得乙酰阿魏酸加入到250mL的四口烧瓶中，并向其中加入20~ ~

50mL分析纯环己烷和0.1 0.7g分析纯 N,N–二甲基甲酰胺，升温至50 80℃，搅拌回流20分~ ~钟；

（6）向步骤（5）所得混合液中逐滴加入10 50mL分析纯二氯亚砜，控制在10 30分钟内滴~ ~加完毕，继续反应1 5小时；

~

（7）将步骤（6）所得物料置入旋转蒸发仪中，在温度为50 80℃的条件下蒸发浓缩10 60~ ~分钟，再置于50℃的恒温干燥箱中干燥至恒重，得到乙酰阿魏酸酰氯；

（8）称取1 8g步骤（1）所得干基蔗渣木聚糖加入到250mL四口烧瓶中，并加入0.1 0.4g~ ~对甲苯磺酸，20 50mL分析纯丙酮，搅拌回流40分钟配置成蔗渣木聚糖悬浮液；

~

（9）称取1 10g步骤（7）所得乙酰阿魏酸酰氯加入到步骤（8）所得蔗渣木聚糖悬浮液中，~搅拌均匀，在25 55℃的条件下反应3 7小时；

~ ~

（10）将步骤（9）所得物料抽滤，分别用5 20mL蒸馏水、5 20mL无水乙醇各洗涤3次后送~ ~入50℃的恒温干燥箱中干燥至恒重，即得蔗渣木聚糖乙酰阿魏酸酯；

（11）将步骤（10）所得蔗渣木聚糖乙酰阿魏酸酯置入30 50mL碳酸氢钠的无水乙醇饱和~溶液中，常温下搅拌直至溶液的pH不发生变化，静置沉淀，将上层清液倒入回收瓶中；用10~

15mL蒸馏水洗涤沉淀3次后送入50℃的恒温干燥箱中干燥至恒重，即得蔗渣木聚糖阿魏酸酯；

（12）分别称取1.3 4.1g接枝单体顺丁烯二酸-6-L-抗坏血酸单酯、0.3 1.1g 分析纯丙~ ~烯酸、0.3 1.1g丙烯酰胺于50mL烧杯中，用20 50mL质量分数为10%的NaOH溶液中和至pH=8，~ ~配制成混合单体溶液，将该混合单体溶液加入到恒压滴液漏斗中；

（13）将1.5 2.5g步骤（11）所得蔗渣木聚糖阿魏酸酯加入到250mL的四口烧瓶中；

~

（14）将2 5mL质量分数为2% 10%的引发剂过硫酸铵溶液加入另一恒压滴液漏斗中；

~ ~

（15）量取20 30mL质量分数为2%的N, N'-亚甲基双丙烯酰胺交联剂溶液，加入第三个~恒压滴液漏斗中；

（16）滴加步骤（14）所得引发剂溶液到步骤（13）所得反应体系中，同步滴加步骤（12）所得混合单体溶液；控制在3 6小时加完，滴加完毕后继续反应1 2小时；

~ ~

（17）再将步骤（15）所得溶液滴加到步骤（16）所得体系中，控制在30 40分钟加完，滴加~完毕后继续反应3.5 6.5小时；

~

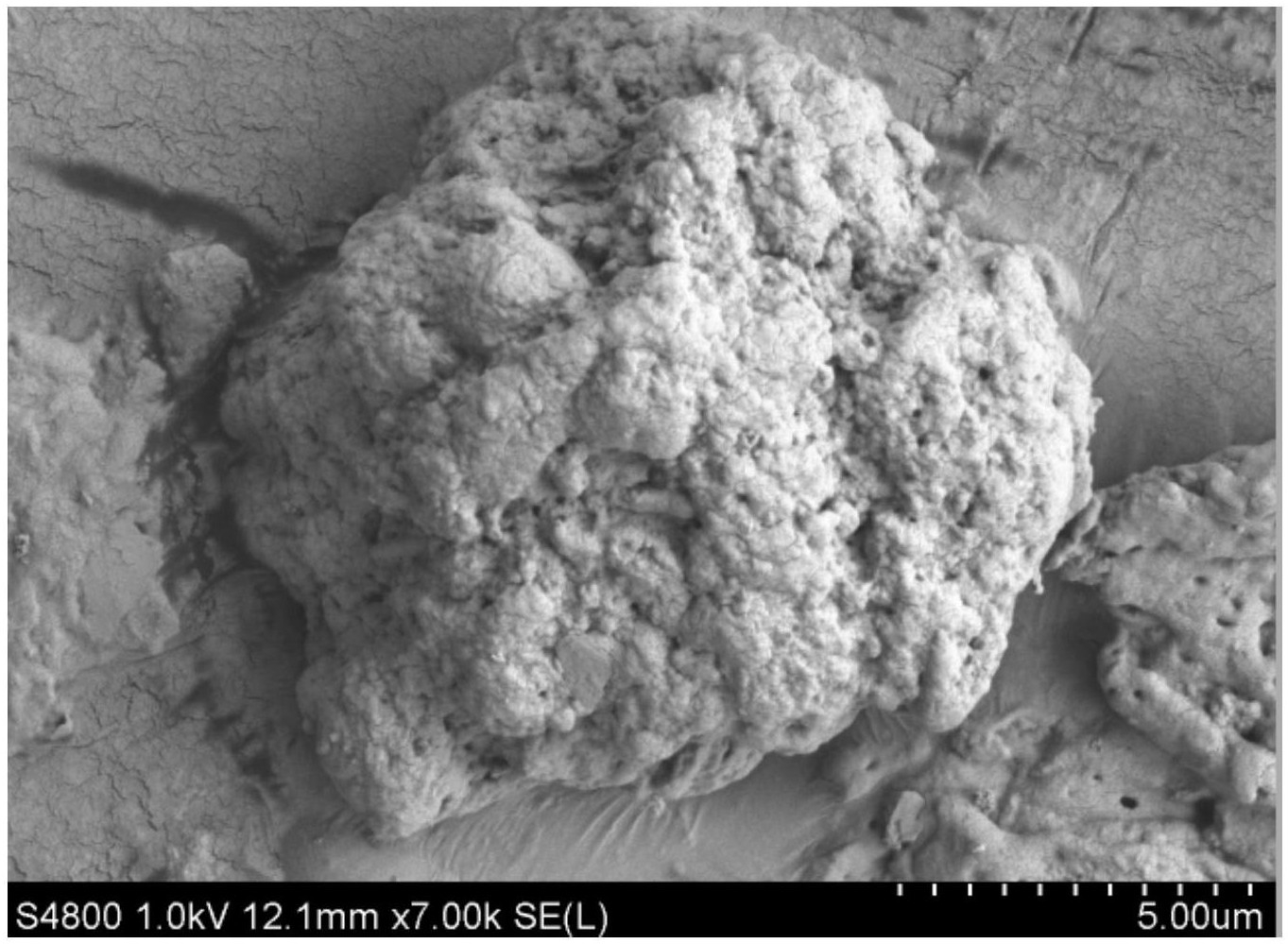

（18）抽滤步骤（17）所得产物，并用10 20mL质量分数为70% 80%的乙醇溶液、蒸馏水分~ ~别洗涤滤饼3次后，于60℃的恒温干燥箱中干燥至恒重，即得最终产物蔗渣木聚糖阿魏酸酯-g-顺丁烯二酸-6-L-抗坏血酸单酯/丙烯酸/丙烯酰胺。
