专利号: 2016109452944
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

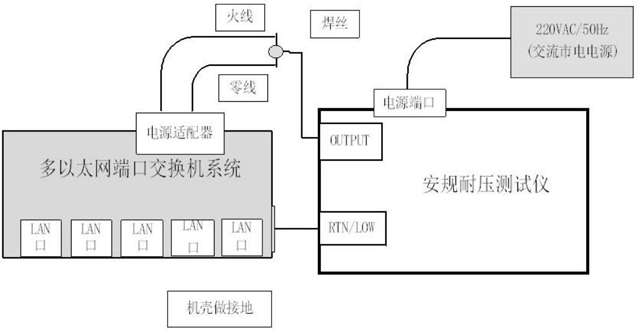

1.一种交换机的耐压检测系统,包括耐压测试仪和耐压检测部,其特征在于,所述耐压检测部包括可编辑控制器、数个LAN端口、探针和探针套管,可编辑控制器与耐压测试仪连接而进行信号控制;探针套设于探针套管内,可编辑控制器与探针套管连接,数个LAN端口均与探针连接,LAN端口与交换机的以太网端口对接而进行耐压检测。

2.根据权利要求1所述的交换机的耐压检测系统,其特征在于,所述耐压测试仪包括电源模块、逻辑控制模块、示值指示模块、输出端、回馈端和PLC遥控操作接口,电源模块和输出端用于提供耐压测试预设的电压并将电压输出;示值指示模块用于显示电压的变化;逻辑控制模块通过PLC遥控操作接口与所述可编辑控制器连接用于信号控制;回馈端接地。

3.根据权利要求2所述的交换机的耐压检测系统,其特征在于,所述电源模块包括电源端口和调压器,电源端口与调压器电连接。

4.根据权利要求3所述的交换机的耐压检测系统,其特征在于,所述电源端口外接交流稳压电源。

5.根据权利要求2所述的交换机的耐压检测系统,其特征在于,所述耐压检测部还包括电源端子和接地端子,电源端子与所述耐压测试仪的输出端连接,接地端子与所述耐压测试仪的回馈端连接。

6.根据权利要求5所述的交换机的耐压检测系统,其特征在于,所述电源端子形成不同尺寸的多个接口,用于与交换机电源适配器的火线接头、零线接头连接。

7.根据权利要求1或5所述的交换机的耐压检测系统,其特征在于,所述耐压检测部还包括电磁阀、继电器、启动按键、停止按键和报警器,电磁阀与所述可编辑控制器连接而进行信号控制,继电器与所述可编辑控制器电连接用于控制耐压测试的启动或停止或报警。

8.一种交换机的耐压检测方法,其特征在于:包括以下步骤:

S1、将耐压检测部的数个LAN端口与交换机的全部以太网端口对接;

S2、对耐压测试仪上电;

S3、耐压检测部的全部LAN口与探针及探针套管连通;

S4、耐压测试仪将电源信号输出至可编程控制器,可编程控制器将电源信号传输至探针套管、探针、交换机;

S5、通过耐压检测部启动耐压测试;若交换机的耐压检测不合格时,耐压检测部自动报警;

S6、通过耐压检测部的停止耐压测试。

9.根据权利要求8所述的交换机的耐压检测方法,其特征在于,所述步骤S1还包括:将耐压检测部的电源端子与交换机电源适配器的火线接头、零线接头通过电源线连接。

10.根据权利要求8或9所述的交换机的耐压检测方法,其特征在于,所述步骤S1还包括:将耐压检测部的接地端子与所述探针、探针套管电连接。
