1.一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将SnCl4·5H2O溶于去离子水中，配制成溶液A，按照元素质量比mSn:mS＝(1.85～

2.8):(1.0～1.53)将硫代乙酰胺溶于等量去离子水中配制成溶液B；

2)在磁力搅拌作用下将溶液B逐滴加入溶液A中，持续搅拌得到均匀混合溶液C，调节PH值为4～8，得到形成溶液D；

3)将溶液D放在微波水热反应仪中，填充比控制在15％～30％，放入均相水热反应器进行反应；

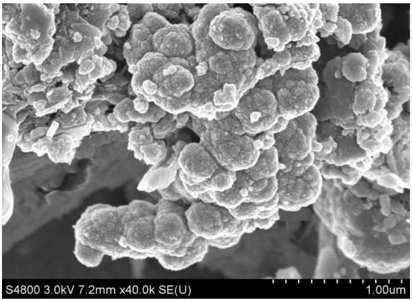

4)待反应结束后，取出前驱体，经去离子水和无水乙醇分别离心洗涤，然后冷冻干燥即得到颗粒组装球状SnS2钠离子电池负极材料。

2.根据权利要求1所述的一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤1)中溶液A的浓度为0.6～1.3mol/L。

3.根据权利要求1所述的一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤2)中采用NaOH溶液调节pH值，且NaOH溶液的浓度为0.5mol/L。

4.根据权利要求1所述的一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤2)中加入NaOH溶液后持续搅拌0.5～2h。

5.根据权利要求1所述的一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤3)中反应温度控制在150～230℃，反应时间控制在8～13h。

6.根据权利要求1所述的一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤4)中将前驱体经去离子水和无水乙醇分别离心洗涤3～5次。

7.根据权利要求1所述的一种颗粒组装球状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤4)中冷冻干燥的温度为-40～-60℃，时间为10～12h。
